НКВ 1000x500-3 - Канальный водяной нагреватель.

Монтируеся с воздуховодами сечением 1000x500.

Характеристики

ПараметрВеличинаЕдиница измерения
Масса45,2кг
Количество рядов трубок3
Размер прямоугольного канала1000x500мм


Размеры

НКВ 1000х500-3
РазмерыBB1B2B3HH1H2H3LL1L2K
мм10001020104011655005205404502004258G 1''


Диаграммы

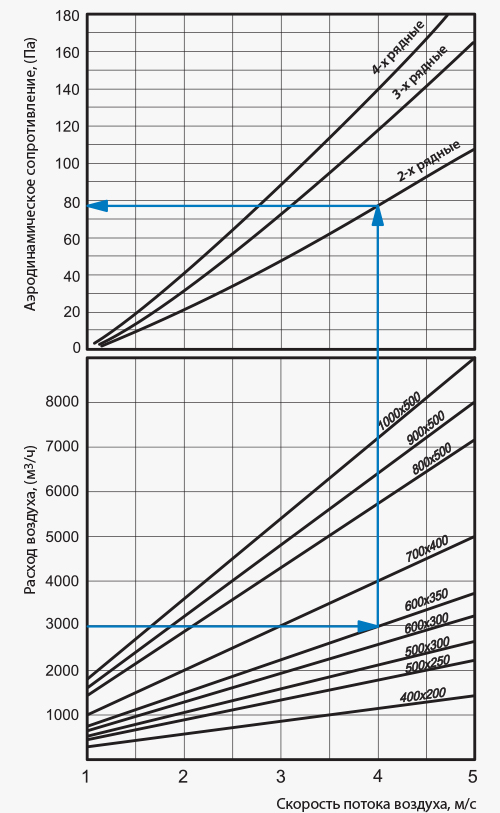

Пример расчета параметров водяного нагревателя:
При расходе воздуха 7000 мЗ/ч скорость в сечении нагревателя будет составлять 4,1 м/с 1.

  • Чтобы найти температуру, до которой возможен нагрев воздуха, необходимо от точки пересечения расхода воздуха 1 с линией расчетной зимней температуры (нисходящая синяя линия, например, -20°С) провести влево линию 2 до пересечения с температурным перепадом воды (например, 90/70) и поднять перпендикуляр на ось температуры воздуха после нагревателя (30°С)3.
  • Для того чтоы определить мощность нагревателя, необходимо от точки пересечения расхода воздуха 1 с линией расчетной зимней температуры (восходящая красная линия, например, -20°С) провести вправо линию 4 до пересечения с температурным перепадом воды (например, 90/70) и поднять перпендикуляр на ось мощности нагревателя (135,0 кВт) 5.
  • Для определения необходимого расхода воды через нагреватель необходимо опустить перпендикуляр 6 на ось расхода воды через нагреватель (1,7 л/сек).
  • Для определения падения давления воды в нагревателе необходимо найти точку пересечения линии 6 с графиком потери давления и провести перпендикуляр 7 вправо, на ось падения давления воды (34,0 кПа).

Канальные водяные нагреватели предназначены для подогрева приточного воздуха в системах вентиляции прямоугольного сечения.




Применение

Канальные водяные нагреватели предназначены для подогрева приточного воздуха в системах вентиляции прямоугольного сечения, а также могут использоваться в качестве подогревателя в приточных или приточно-вытяжных установках.

Конструкция

Корпус нагревателя выполнен из оцинкованной стали, трубные коллекторы изготовлены из медных трубок, поверхность теплообмена – из алюминиевых пластин. Нагреватели выпускаются в двух-, трех- или четырехрядном исполнении и предназначены для эксплуатации при максимальном рабочем давлении 1,6 МПа (16 бар) и максимальной рабочей температуре воды +100°С. На выходном коллекторе нагревателя предусмотрен патрубок для установки погружного датчика измерения температуры или защиты от замораживания калорифера. Нагреватель оборудован ниппелем для обезвоздушивания системы.

Монтаж

Монтаж нагревателя осуществляется при помощи фланцевого соединения. Водяные нагреватели могут устанавливаться в любом положении, позволяющем произвести его обезвоздушивание.

Направление движения воздуха должно соответствовать указателю на калорифере.

Нагреватель рекомендуется устанавливаться так, чтобы воздушный поток был равномерно распределен по всему сечению.

Перед нагревателем должен быть установлен воздушный фильтр, защищающий от загрязнения.

Нагреватель может устанавливаться перед или за вентилятором. Если нагреватель находится за вентилятором, рекомендуется предусмотреть между ними воздуховод не менее 1-1,5 м для стабилизации потока воздуха, а также не превышать максимально допустимую температуру воздуха внутри вентилятора.

Калорифер необходимо подключать по принципу противотока, иначе его производительность будет ниже на 5-15%. Все расчетные номограммы в каталоге действительны для такого подключения.

Если теплоносителем является вода, нагреватели предназначены для установки только внутри помещения. Для наружного монтажа необходимо в качестве теплоносителя применять незамерзающую смесь (например, раствор этиленгликоля).

Для правильной и безопасной работы нагревателей рекомендуется применять систему автоматики, обеспечивающую управление и защиту от замерзания в комплексе:

  • автоматическая регулировка мощности и температуры нагрева воздуха;
  • включение системы вентиляции с предварительным прогревом нагревателя;
  • применение воздушных заслонок, оборудованных сервоприводом с возвратной пружиной;
  • отслеживание состояния фильтра при помощи датчика дифференциального давления;
  • остановка вентилятора в случае угрозы замерзания нагревателя.

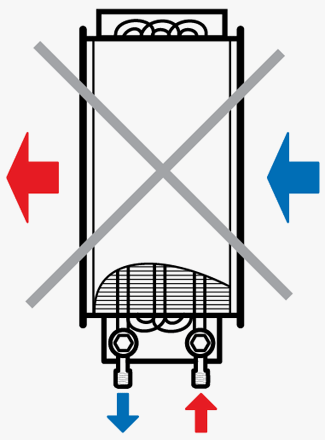

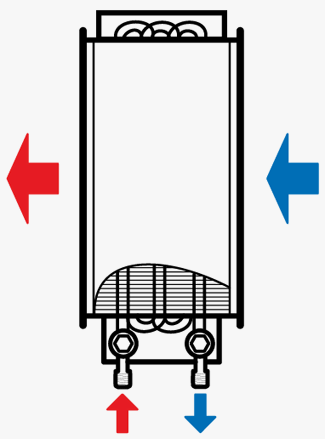

Подключение против направления потока воздухаПодключение по направлению потока воздуха

Потери давления воздуха водяных нагревателей НКВ

НКВ прямоугольные
