Вентс РНС-16 - Симисторный регулятор мощности.

ПРИМЕНЕНИЕ	КОНСТРУКЦИЯ И УПРАВЛЕНИЕ
Применяется в системах вентиляции для регулирования мощности электрических нагревателей с током нагрузки до 120 А.	Корпус регулятора изготовлен из негорючего термопластика. Регулятор оборудован кнопкой включения/выключения и ручкой регулирования температуры нагрева. Регулирование электрической мощности происходит посредством пропорционального включения и отключения полной нагрузки в соответствии с заданной температурой нагрева. Для регулятора РНС-16 предусмотрено управление только одной ступенью нагрева. Регулятор РНС-25 имеет возможность управления одной или тремя ступенями нагрева с равной или меньшей мощностью по сравнению с мощностью управляемой ступени. Управление первой ступенью нагрева осуществляется плавно, путем включения и отключения полной нагрузки. Управление второй и третьей ступенью нагрева осуществляется ступенчато. Для защиты от перегрева электронагреватель должен быть оборудован двумя встроенными термоконтактами: ТК50 с температурой срабатывания +50° С с автоматическим перезапуском и ТК90 с температурой срабатывания +90° С с ручным перезапуском. Температура воздуха устанавливается при помощи встроенного потенциометра или при помощи внешнего управляющего устройства с управляющим сигналом 0-10 В для пропорционального нагрева температуры в канале в диапазоне от 0 до +40° С. Датчик температуры в канале должен быть установлен за нагревателем по направлению движения воздуха на расстоянии не менее 50 см от нагревателя. Если регулятор работает в режиме поддержания мощности нагрева независимо от показателей датчика температуры, то установка канального датчика температуры не требуется, а мощность нагрева регулируется от 0 до 100% посредством управляющего сигнала 0-10 В.
ЗАЩИТА
Входная цепь регулятора скорости защищена от перегрузки плавким предохранителем.
МОНТАЖ
Установка регулятора осуществляется внутри помещений. Монтаж необходимо производить с учётом свободной рециркуляции воздуха для охлаждения внутренних цепей. Рабочая позиция регулятора – вертикальная. Не устанавливайте регулятор над отопительными приборами и в зонах с плохой конвекцией воздуха.
ПАРАМЕТРЫ УПРАВЛЕНИЯ

Время регулирования, с	0,1 (фиксированное)
Продолжительность цикла, с	1...10 (настраиваемая)
Индикация	Индикатор питания, работы, аварии
Тип используемого датчика температуры	LM 60
Параметры входного сигнала, В	0...10 (постоянный ток)
Диапазон устанавливаемой температуры, °С	0...40 (настраиваемая)

Параметр	РНС-16	Единица измерения
Частота тока	50	Гц
Макс. ток нагрузки (одна ступень)	25	А
Мощность нагревателя (одна ступень)	16	кВт
Напряжение питания схемы управления	230	В
Площадь поперечного сечения входного контакта винтового клеммника	4...10	мм²
Защита	IP 54	-
Габариты AxBxC	170х255х140	мм
Параметры электросети:		-
Диапазон рабочих температур	+5...+40	°С
Масса	1.2	кг

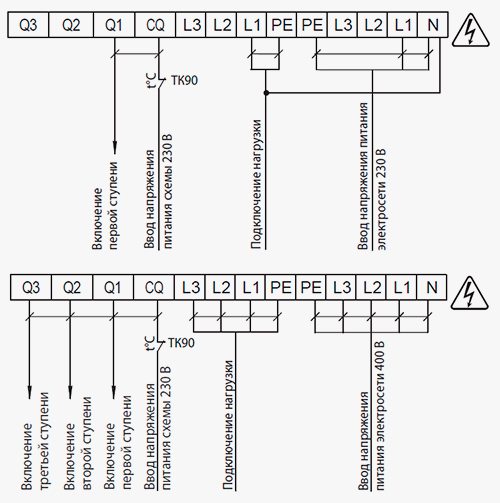

Схема подключения

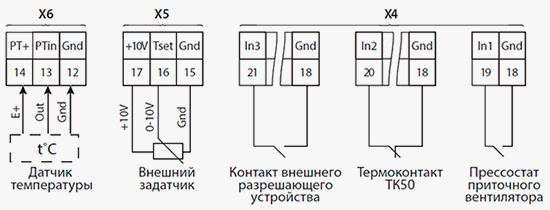

Схемы внешних подключений

Схемы подключения управляющих устройств

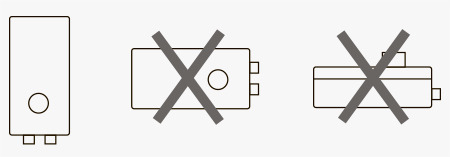

Внимание!
Регулятор предназначен только для вертикальной установки.
