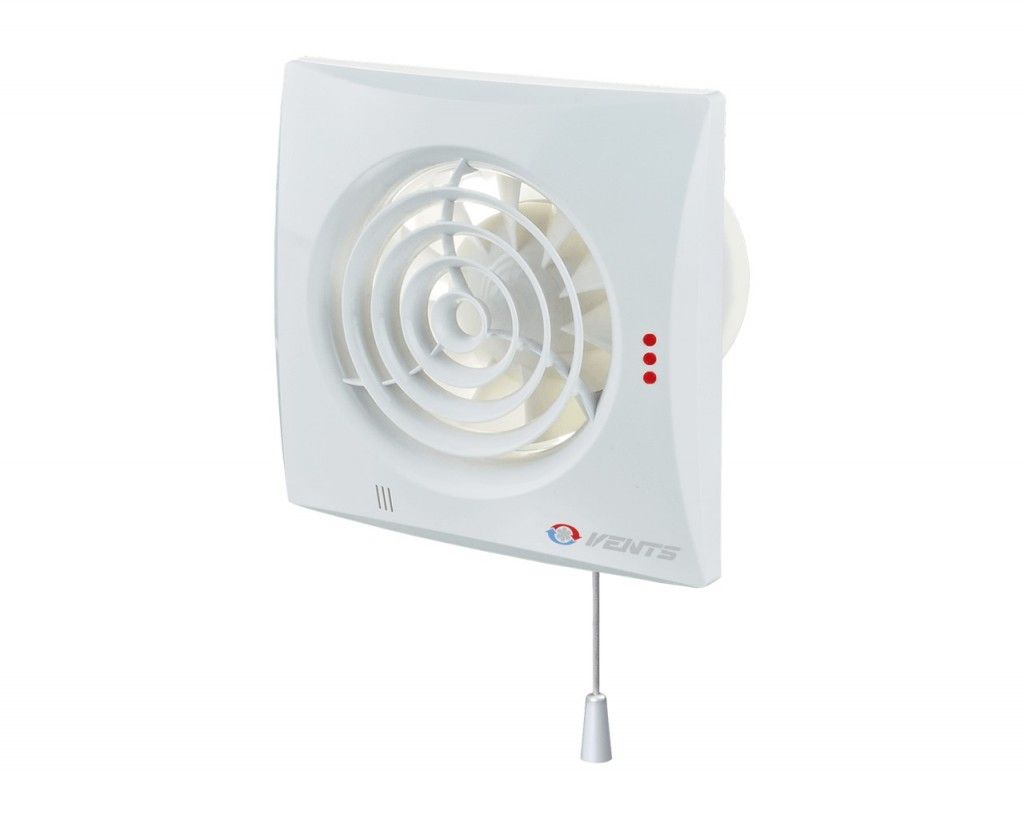

Вентилятор Вентс 150 Квайт ВТН

ПРИМЕНЕНИЕ

• Инновационные вытяжные вентиляторы в стильном дизайне с новым уровнем комфорта для санузлов, душевых, кухонь и других бытовых помещений.
• Максимальный расход воздуха в сочетании с низким уровнем шума гарантирует идеальный микроклимат.

• Для монтажа в вентиляционные шахты или соединения с воздуховодами Ø100, 125, 150 мм.

КОНСТРУКЦИЯ

• Корпус и крыльчатка выполнены из высококачественного и прочного пластика, стойкого к ультрафиолету.
• Специальная аэродинамическая форма крыльчатки смешанного типа обеспечивает большой расход воздуха и низкий уровень шума.
• Укороченный патрубок позволяет уста­новить вентилятор в вентиляционную шахту или присоединить к воздуховоду Ø100, 125, 150 мм.
• Вентилятор оборудован обратным клапаном специальной конструкции для предотвращения обратного потока и возможных теплопотерь при неработающем вентиляторе.

• Выходной патрубок вентилятора оснащен специальными выпрямителями потока воздуха, которые снижают турбулентность, увеличивают напор воздуха и способствуют снижению уровня шума.
• Высокий уровень защиты от воды делает вентилятор идеальным решением для вентиляции ванной комнаты. Электронные компоненты вентилятора закрываются специальными герметичными крышками. Вентиляторы ВЕНТС 150 Квайт и ВЕНТС 150 Квайт Экстра дополнительно оборудованы специальной виброгасящей прокладкой по контуру для снижения вибрации.

ДВИГАТЕЛЬ

• Надежный двигатель на шарикоподшипниках с минимальным энергопотреблением от 7,5 Вт.
• Двигатель установлен на резиновых виброгасящих вставках для поглощения вибраций двигателя и обеспечения бесшумной работы вентилятора.
• Двигатель оборудован защитой от перегрева.

• Подшипники не требуют технического обслуживания и содержат достаточное количество смазки для всего срока службы двигателя (более 40 000 часов беспрерывной работы).
• Модель ВЕНТС 150 Квайт оборудована двухскоростным двигателем. Модель ВЕНТС 150 Квайт Экстра имеет двухскоростной двигатель с повышенной производительностью.

РЕЖИМЫ РАБОТЫ ВЕНТИЛЯТОРА 150 КВАЙТ И 150 КВАЙТ ЭКСТРА

• По ­умолчанию вентилятор выключен. При срабатывании датчиков или выключателя вен­тилятор начинает работать на 1-­й скорости.

Режим 2 (односкоростной режим)

• По­ умолчанию вентилятор выключен. При срабатывании датчиков или выключателя вен­тилятор начинает работать на 2­-й скорости.

Режим 3 (двухскоростной режим)

• По ­умолчанию вентилятор постоянно ра­ботает на 1-­й скорости. При срабатывании датчиков или выключателя вентилятор переключается на 2-ю скорость.

• По­ умолчанию вентилятор выключен. При срабатывании выключателя вентилятор начинает работать на 1-­й скорости, при сра­батывании датчика влажности вентилятор переключается на 2­-ю скорость.

Режим 5 (двухскоростной режим)

• По умолчанию вентилятор выключен. При срабатывании выключателя или дат­чика влажности вентилятор начинает рабо­тать на 1-­й скорости. Если при работе на 1­-й скорости сработал выключатель или датчик влажности,то вентилятор переключится на 2-­ю скорость.

УПРАВЛЕНИЕ

Ручное:

• Вентилятор управляется при помощи комнатного выключателя освещения. Выключатель в поставку не входит.
• Вентилятор управляется посредством встроенного шнуркового выключателя „B“. При потолочном монтаже вентилятора опция не используется.
• Регулировка скорости может осуществлять­ся с помощью тиристорного регулятора или пе­реключателя скоростей П2-1­-300 (только для вентиляторов ВЕНТС 150 Квайт и ВЕНТС 150 Квайт Экстра). Регуляторы скорости нельзя подклю­чать к вентиляторам с модификациями Т, ТН, ТР, ВТ, ВТН.

Автоматическое:

• При помощи электронного блока управления БУ-1-60. Блок управления поставляется отдельно.
• При помощи таймера „Т“ (встроенный регулируемый таймер задержки выключения позволяет вентилятору работать в течение от 2 до 30 мин. после остановки его выключателем).
• При помощи датчика влажности и таймера „ТН“ (если влажность в помещении превысит установленное на датчике значение 60-90%, то вентилятор автоматически включится и продолжит работу до тех пор, пока влажность не придет в норму; далее вентилятор отрабатывает время, установленное на таймере и выключается).
• При помощи датчика движения и таймера „ТР“ (если датчик обнаружит движение в зоне своего действия, то вентилятор автоматически включится и продолжит работу по таймеру от 2 до 30 мин.; зона действия датчика до 4 метров, угол обзора до 100°.

МОНТАЖНЫЕ ОСОБЕННОСТИ

• Вентилятор устанавливается непосредственно в проем вентиляционной шахты.
• Крепится к стене при помощи шурупов.
• Может использоваться для потолочного монтажа.

• При удаленном размещении вентиляционной шахты возможно использование гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута.

ПРИМЕР МОНТАЖА
