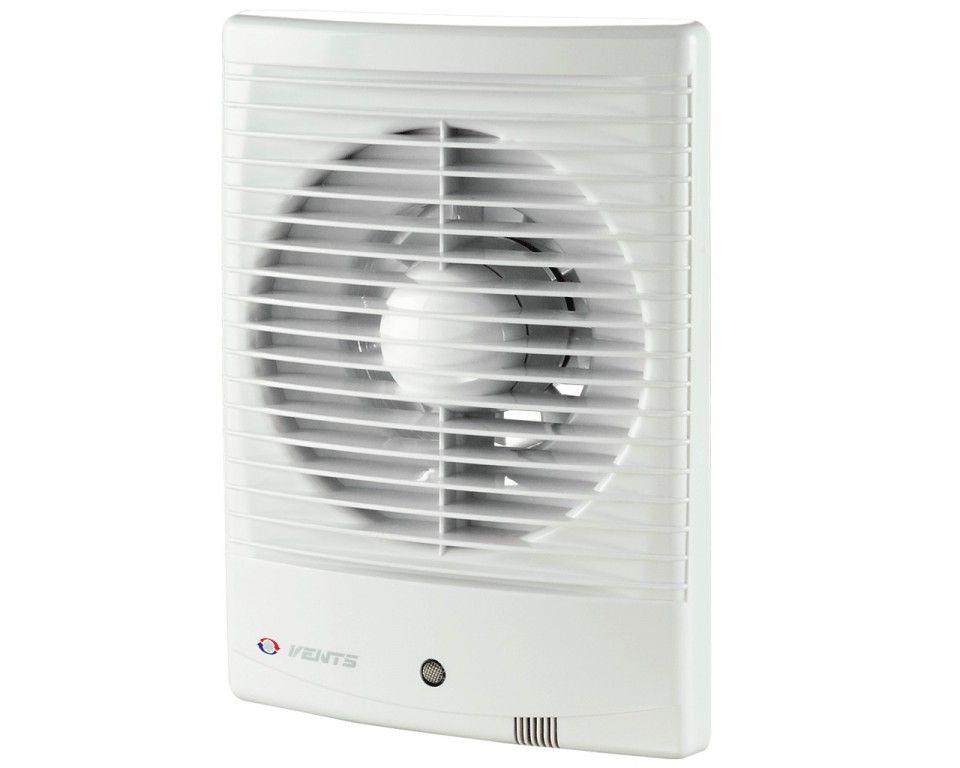

Вентс 150 М3ВТ - таймер и дополнительный выключатель
Максимальная производительность - 295 м3/ч.
ПАРАМЕТР |
ВЕЛИЧИНА |
ЕДИНИЦА ИЗМЕРЕНИЯ |
Диаметр воздуховода |
150 |
мм |
Конструкция |
осевой |
- |
Напряжение |
220-240 |
В |
Частота тока |
50; 60 |
Гц |
Потребляемая мощность |
24 |
Вт |
Производительность |
295 |
м³/час |
Ток |
0.13 |
А |
Частота вращения |
2400 |
мин-1 |
Уровень звукового давления на расст. 3 м |
39 |
дБ(А) |
Вес |
0.95 |
кг |
Защита |
IP 34 |
- |
Размер патрубка |
150 |
мм |
Тип мотора |
220-240В / 50Гц или 220-240В / 60Гц |
- |
Тип |
вытяжной |
- |
Монтаж |
настенный , потолочный |
- |
ПРИМЕНЕНИЕ |
|
- Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений.
- Для монтажа в вентиляционные шахты или соединения с воздуховодами.
|
- Для вентиляционных шахт с прямоугольным проёмом.
- Перемещение малой и средней величины потока воздуха на небольшие расстояния при малом сопротивлении вентиляционной системы.
- Для монтажа с воздуховодами 100, 125 и 150 мм.
|
КОНСТРУКЦИЯ |
|
- Современный дизайн и эстетический внешний вид.
- Корпус и крыльчатка выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету.
- Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.
|
- Защитная сетка от насекомых.
- Степень защиты IP 34.
|
ДВИГАТЕЛЬ |
|
- Надёжный двигатель с низким энергопотреблением.
- Предназначен для непрерывной работы и не требует обслуживания.
|
- Оборудован защитой от перегрева.
|
УПРАВЛЕНИЕ |
|
Ручное:
- Вентилятор управляется при помощи комнатного выключателя освещения. Выключатель в поставку не входит.
- Вентилятор управляется посредством встроенного шнуркового выключателя „B“. При потолочном монтаже вентилятора опция не используется.
- Регулировка скорости может осуществляться с помощью тиристорного регулятора (см. Электрические принадлежности). Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству. Регуляторы скорости нельзя подключать к вентиляторам с модификациями Т, ТН, ТР, ВТ, ВТН.
|
Автоматическое:
- При помощи электронного блока управления БУ-1-60 (см. Электрические принадлежности). Блок управления поставляется отдельно.
- При помощи таймера „Т“ (встроенный регулируемый таймер задержки выключения позволяет вентилятору работать в течении от 2 до 30 мин. после остановки его выключателем).
- При помощи датчика влажности и таймера „ТН“ (если влажность в помещении превысит установленную на датчике значения 60-90%, то вентилятор автоматически включится и продолжит работу до тех пор, пока влажность не придет в норму; далее вентилятор отрабатывает время, установленное на таймере и выключается).
- При помощи датчика движения и таймера „ТР“ (если датчик обнаружит движение в зоне своего действия то вентилятор автоматически включится и продолжит работу по таймеру от 2 до 30 мин. Дальность обнаружения до 4 метров, (угол обнаружения макс. 100°).
|
МОНТАЖНЫЕ ОСОБЕННОСТИ |
|
- Вентилятор устанавливается непосредственно в проем вентиляционной шахты или на стену с подключением к воздуховоду.
- Благодаря увеличенным размерам лицевой решетки возможно использование вентилятора для монтажа в прямоугольный проем вентиляционной шахты.
- При удалённом размещении вентиляционной шахты возможно применение гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута.
|
- Крепится к стене при помощи шурупов.
- Для подключения вентилятора с двигателем низкого напряжения 12В к сети 220 В / 50 Гц необходимо дополнительно приобрести понижающий трансформатор (например серии ТРФ 220/12-25).
|
ПРИМЕР МОНТАЖА |
|
|
Вентилятор Вентс 150 М3ВТ - Код: 218324, цена: 2957 грн, производитель: VENTS. Фото, відгуки. С доставкой в магазине VENTS-MAG
-
-
-
-
Монтажная глубина, мм:
84 мм
-
Производительность м3/ч:
250-300
-
ПАРАМЕТР |
ВЕЛИЧИНА |
ЕДИНИЦА ИЗМЕРЕНИЯ |
∅D |
150 |
мм |
B |
185 |
мм |
B1 |
155 |
мм |
H |
256 |
мм |
H1 |
226 |
мм |
L |
114 |
мм |
L1 |
30 |
мм |
