Децентрализованные проветриватели с регенерацией энергии ТвинФреш Комфо отличаются наиболее удобным монтажом и обслуживанием благодаря применению шасси. Также ТвинФреш Комфо имеет усовершенствованное управление, которое отличается расширенным функционалом, наличием беспроводного пульта управления и переключателями режимов работы на корпусе проветривателя.

Проветриватель ТвинФреш серии «Комфо» – простое и эффективное решение для организации децентрализованной энергосберегающей вентиляции отдельных комнат в квартирах, частных домах, социальных и коммерческих помещениях.

Особенности:

• Эффективная приточно-вытяжная вентиляция отдельных помещений
• Высокотехнологичный керамический аккумулятор энергии с эффективностью регенерации до 90 %
• Реверсивный ЕС вентилятор с низким энергопотреблением от 3,5 до 6,1 Вт и безопасным напряжением питания 12 В
• Интегрированная автоматика
• Бесшумная работа (13-43 дБА)
• Простой монтаж и обслуживание
• Очистка воздуха фильтрами с общей степенью очистки G3
• Рассчитан на непрерывный режим работы
• Не образует конденсат во время работы

Децентрализованные проветриватели с регенерацией энергии ТвинФреш Комфо отличаются наиболее удобным монтажом и обслуживанием благодаря применению шасси.

Также ТвинФреш Комфо имеют усовершенствованное управление, которое отличается расширенным функционалом, наличием беспроводногопульта управления и переключателями режимов работы на корпусе проветривателя.

ТвинФреш Комфо Р  с круглым каналом Ø100, 125 или 150 мм,  автоматическими жалюзи и шасси	ТвинФреш Комфо С  с квадратным каналом 150х150 мм,  автоматическими жалюзи и шасси

Конструкция проветривателей ТвинФреш

Проветриватель состоит из телескопического канала, общая длина которого регулируется за счет положения внутреннего канала во внешнем канале, блока вентилятора с шасси и наружного вентиляционного колпака. Внутри телескопа во внутренний канал установлены фильтры и керамический аккумулятор энергии (регенератор).

Вентиляционная решетка

Современный дизайн вентиляционной решетки проветривателя позволяет гармонично вписать ее в любой интерьер помещений. Все проветриватели ТвинФреш и ТвинФреш Комфо оборудованы автоматическими жалюзи (кроме ТвинФреш С-60 и СА-60).

Вентилятор не работает  (жалюзи ЗАКРЫТЫ)	Вентилятор работает  (жалюзи ОТКРЫТЫ)

Модели ТвинФреш С1, СА1, С и СА, а также ТвинФреш Комфо РА1-50, СА1-35, РА1-35 и РА1-25 оборудованы декоративной лицевой панелью, которая имеет слой изоляционного материала для дополнительного шумоподавления.

Керамический аккумулятор энергии (регенератор)

Для утилизации тепловой энергии, содержащейся в вытяжном воздухе, с целью нагрева приточного воздуха применяется высокотехнологичный керамический аккумулятор энергии с эффективностью регенерации до 90%. Уникальный регенеративный аккумулятор, благодаря своей ячеистой структуре, имеет большую площадь контакта с воздухом и обладает высокими теплопроводящими и накопительными свойствами. Также керамический аккумулятор обработан специальным антибактериальным составом, который предотвращает развитие бактерий внутри регенератора. Антибактериальные свойства состава сохраняются на протяжении 10 лет. Снаружи регенератор оклеен теплоизоляционным материалом, который используется и как уплотнитель.

Телескопический канал

Квадратные телескопические каналы в проветривателях ТвинФреш выполнены из металла с полимерным покрытием и слоем изоляционного материала, круглые каналы изготовлены из ПВХ пластика. Длину телескопов можно отрегулировать в соответствии с толщиной стены, что ускоряет и облегчает монтаж.

Воздушные фильтры

Очистка приточного и вытяжного воздуха осуществляется при помощи двух встроенных фильтров с общей степенью очистки G3. Фильтры обеспечивают очистку свежего воздуха от пыли и насекомых и служат защитой элементов проветривателя от засорения. Они также обработаны антибактериальным составом. Для очистки фильтры достаточно пропылесосить или промыть водой, при этом антибактериальный состав не смывается.

Реверсивный ЕС вентилятор

Для нагнетания и вытяжки воздуха применяется реверсивный осевой вентилятор с ЕС мотором. Благодаря применению ЕС технологий вентилятор отличается низким энергопотреблением. Питание вентилятора осуществляется электрически безопасным напряжением 12 В. Двигатель вентилятора оборудован встроенной тепловой защитой от перегрева и шариковыми подшипниками для длительного срока эксплуатации.

Шасси

Линейка проветривателей ТвинФреш Комфо оборудована шасси, которое значительно упрощает обслуживание вентилятора, фильтров и реге нератора.

Вентиляторный блок крепится к шасси с помощью магнитов и специальных разъемов. Для доступа внутрь проветривателя достаточно потянуть вентиляторный блок на себя без применения каких-либо дополнительных инструментов. Также с помощью разъемов на шасси проветриватели удобно соединять между собой в единую вентиляционную сеть для их синхронной работы. Модель ТвинФреш Комфо РА1-25 не имеет шасси и возможности объединять проветриватели в сеть.

Наружный вентиляционный колпак

Наружный колпак имеет специальную конструкцию, которая отводит струю вытяжного воздуха и конденсат, образующийся внутри колпака, от стены дома. Помимо этого наружный колпак предотвращает попадание воды и посторонних предметов в проветриватель. Изнутри колпак покрыт слоем изоляционного материала, который поглощает уличный шум, проникающий в помещение сквозь проветриватель, и предотвращает образование конденсата внутри колпака.

Колпак ЕН выполнен из алюминия с полимерным покрытием.

Колпак ЕН-2 для тонких стен выполнен из нержавеющей стали с полимерным покрытием. Он имеет лабиринтную конструкцию: воздушный поток несколько раз изменяет направление своего движения − это защищает проветриватель от прямого попадания порывов ветра в канал.

Кабель питания

Линейка проветривателей ТвинФреш Комфо оборудована кабелем питания. Проветриватель полностью готов к работе и не требует дополнительных электрических подключений. Просто вставьте вилку кабеля питания в розетку и наслаждайтесь свежим воздухом. При необходимости скрытого подключения проводов или соединения нескольких проветривателей в сеть кабель питания с вилкой можно отсоединить.

Принцип работы проветривателей ТвинФреш

Проветриватель может работать в реверсивном режиме с регенерацией тепла и влаги или в режимах вытяжки или притока воздуха без нее.

I ЦИКЛ. Загрязненный теплый воздух вытягивается из помещения и, проходя через керамический аккумулятор энергии, постепенно нагревает его и увлажняет, отдавая до 90 % своего тепла. Через некоторое время, когда керамический аккумулятор нагрелся, проветриватель автоматически переключается в режим притока воздуха.

I I ЦИКЛ. Свежий, но холодный воздух с улицы, проходя через керамический аккумулятор энергии, увлажняется и подогревается до комнатной температуры за счет накопленного в нем тепла. Когда аккумулятор остывает, вентилятор снова переключается в режим вытяжки воздуха и цикл повторяется. Переключение между режимами „приток воздуха“ или „вытяжка воздуха“ происходит каждые 70 секунд.

Управление и режимы работы ТвинФреш «Комфо»

Для удобства и простоты управления проветриватели ТвинФреш Комфо комплектуются пультом дистанционного управления. При соединении нескольких проветривателей в единую вентиляционную сеть сигнал от пульта дистанционного управления воспринимает только первый проветриватель.

Для того, чтобы сделать управление проветривателями серии ТвинФреш «Комфо» еще более удобным и практичным, на корпус установки вынесены ручные переключатели управления основными режимами работы.

Для того, чтобы управлять проветривателем с помощью пульта ДУ, переключатели на блоке вентилятора необходимо перевести в среднее положение.

Пример организации системы вентиляции на базе ТвинФреш

При создании системы вентиляции на базе ТвинФреш в каждой комнате устанав ливается по одному проветривателю. В больших помещениях рекомендуется устанавливать два и более проветривателей.

ТвинФреш можно использовать как по от дельности, так и соединить их в единую вентиляционную сеть.

При использовании проветривателей по отдельности можно выбирать режим вентиляции для каждой отдельной комнаты в соответствии с индивидуальными требованиями. ТвинФреш Комфо полностью готов к использованию, достаточно подключить вилку питания в розетку. ТвинФреш Стандарт нуждается в электрическом подключении блока управления и питания.

При соединении проветривателей в сеть их настройка осуществляется таким образом, чтобы часть работала на приток свежего воздуха, а часть – на вытяжку загрязненного отработанного воздуха из помещений на улицу. Для обеспечения сбалансированной вентиляции рекомендуется использовать парное количество проветривателей. При работе в реверсивном режиме с регенерацией тепла и влаги проветриватели ТвинФреш автоматически переключаются на работу в противоположный режим каждые 70 секунд, передавая через аккумулятор тепло и влагу вытяжного воздуха приточному воздуху зимой или прохладу летом.

Воздух перетекает между комнатами через дверные проемы и коридоры, обеспечивая таким образом необходимую циркуляцию воздуха по всему жилью.

Благодаря системе вентиляции с регенерацией энергии на базе проветривателей ТвинФреш затраты на отопление и кондициони рование помещений существенно снижаются.

Для организации максимально энергоэффективной вентиляции в доме рекомендуется установить интеллектуальные вентиляторыВЕНТС iFan в кухне и санузле, которые осуществляют вытяжку воздуха автоматически по срабатыванию датчиков движения и влажности.

Пример монтажа ТвинФреш «Комфо»

Монтаж в стену стандартной толщины с применением колпака ЕН

Монтаж в тонкую стену с применением колпака ЕН-2

Угловой монтаж с применением набора НП 60х204-0021

Условные обозначения

Артикул				Комплектация

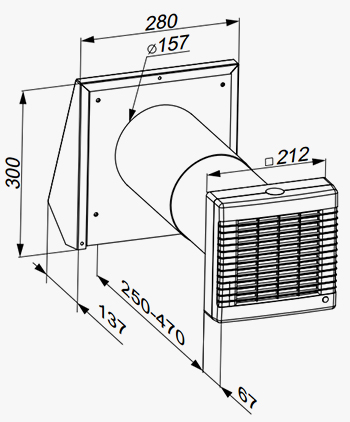

ТвинФреш Комфо РA-50				1. Круглый телескопический канал Ø150 длиной 250-470 мм. 2. Шасси. 3. Наружный колпак из алюминия, окрашенный белой полимерной краской. 4. Керамический аккумулятор энергии (регенератор). 5. Лицевая декоративная решетка из белого АБС пластика. 6. Автоматические жалюзи с термоактюатором. 7. Два фильтра с общей степенью очистки G3. 8. Реверсивный осевой ЕС вентилятор. 9. Интегрированная автоматика. 10. Пульт дистанционного управления.
ТвинФреш Комфо РA1-50				1. Круглый телескопический канал Ø150 длиной 250-470 мм. 2. Шасси. 3. Наружный колпак из алюминия, окрашенный белой полимерной краской. 4. Керамический аккумулятор энергии (регенератор). 5. Плоская лицевая декоративная панель из из белого АБС пластика. 6. Автоматические жалюзи с термоактюатором. 7. Два фильтра с общей степенью очистки G3. 8. Реверсивный осевой ЕС вентилятор. 9. Интегрированная автоматика. 10. Пульт дистанционного управления.
ТвинФреш Комфо СA-35				1. Квадратный телескопический канал 150х150 мм длиной 250-470 мм. 2. Шасси. 3. Наружный колпак из алюминия, окрашенный белой полимерной краской. 4. Керамический аккумулятор энергии (регенератор). 5. Лицевая декоративная решетка из белого АБС пластика. 6. Два фильтра с общей степенью очистки G3. 7. Реверсивный осевой ЕС вентилятор. 8. Интегрированная автоматика. 9. Пульт дистанционного управления.
ТвинФреш Комфо СA1-35				1. Квадратный телескопический канал 150х150 мм длиной 250-470 мм. 2. Шасси. 3. Наружный колпак из алюминия, окрашенный белой полимерной краской. 4. Керамический аккумулятор энергии (регенератор). 5. Плоская лицевая декоративная панель. 6. Два фильтра с общей степенью очистки G3. 7. Реверсивный осевой ЕС вентилятор. 8. Интегрированная автоматика. 9. Пульт дистанционного управления.
ТвинФреш  Комфо РА-35				1. Круглый телескопический канал Ø125 мм длиной 250-470 мм. 2. Шасси. 3. Наружный колпак из алюминия, окрашенный белой полимерной краской. 4. Керамический аккумулятор энергии (регенератор). 5. Лицевая декоративная решетка из белого АБС пластика. 6. Автоматические жалюзи с термоактюатором. 7. Два фильтра с общей степенью очистки G3. 8. Реверсивный осевой ЕС вентилятор. 9. Интегрированная автоматика. 10. Пульт дистанционного управления.
ТвинФреш  Комфо РА1-35				1. Круглый телескопический канал Ø125 мм длиной 250-470 мм. 2. Шасси. 3. Наружный колпак из алюминия, окрашенный белой полимерной краской. 4. Керамический аккумулятор энергии (регенератор). 5. Плоская лицевая декоративная панель из белого АБС пластика. 6. Автоматические жалюзи с термоактюатором. 7. Два фильтра с общей степенью очистки G3. 8. Реверсивный осевой ЕС вентилятор. 9. Интегрированная автоматика. 10. Пульт дистанционного управления.
ТвинФреш Комфо РA1-25				1. Круглый телескопический канал Ø100 и длиной 300-570 мм. 2. Наружный колпак из алюминия, окрашенный белой полимерной краской. 3. Керамический аккумулятор энергии (регенератор). 4. Плоская лицевая декоративная решетка из белого АБС пластика. 5. Автоматические жалюзи с термоактюатором. 6. Два фильтра с общей степенью очистки G3. 7. Реверсивный осевой ЕС вентилятор. 8. Интегрированная автоматика. 9. Пульт дистанционного управления.
Комплект предварительного монтажа ТвинФреш Комфо СА-35 * Подходит также для ТвинФреш Комфо СА1-35				1. Квадратный телескопический канал 150х150 мм и длиной 250-470 мм. 2. Наружный колпак. 3. Пенопластовая заглушка. 4. Шасси.
Комплект окончательного монтажа ТвинФреш Комфо СА-35				1. Керамический аккумулятор энергии (регенератор). 2. Блок вентилятора ТвинФреш Комфо СA-35. 3. Два фильтра с общей степенью очистки G3.
Комплект окончательного монтажа ТвинФреш Комфо СА1-35				1. Керамический аккумулятор энергии (регенератор). 2. Блок вентилятора ТвинФреш Комфо СA1-35. 3. Два фильтра с общей степенью очистки G3.
Комплект предварительного монтажа ТвинФреш Комфо РА-50 * Подходит также для ТвинФреш Комфо РА1-50				1. Круглый телескопический канал Ø150 мм и длиной 250-470 мм. 2. Наружный колпак. 3. Пенопластовая заглушка. 4. Шасси
Комплект окончательного монтажа ТвинФреш Комфо РА-50				1. Керамический аккумулятор энергии (регенератор). 2. Блок вентилятора ТвинФреш Комфо РA-50. 3. Два фильтра с общей степенью очистки G3.
Комплект окончательного монтажа ТвинФреш Комфо РА1-50				1. Керамический аккумулятор энергии (регенератор). 2. Блок вентилятора ТвинФреш Комфо РA1-50. 3. Два фильтра с общей степенью очистки G3.
