Водяной нагреватель НКВ 160-2

При заказе свыше 1000 грн Виберите подарок! Выбрать..

( 21 )

Оставить отзыв

Нет на складе

Есть в наличии

0 грн

9 623 грн

− +

Быстрый заказ

Способы доставки

Самовывоз из Новой почты
Курьер Новой Почты
Самовывоз из магазина
Другие транспортные службы

Способы оплаты

Наличными при получении
Перевод на карту Приват или МОНО банк
Безналичный расчет с НДС

Описание

НКВ 160-2 - Водяной нагреватель.

Параметр	Величина		Единица измерения
Параметр	Масса	7,5		кг
Количество рядов трубок	2		Единица измерения
Размер круглого канала	160		мм

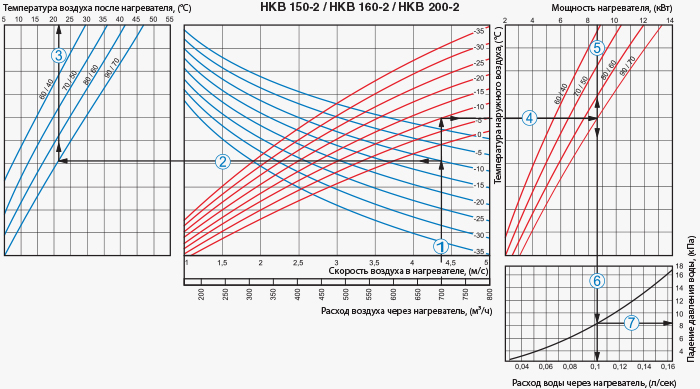

Диаграммы

Пример расчета параметров водяного нагревателя:
При расходе воздуха 700 м^З/ч скорость в сечении нагревателя будет составлять 4,4 м/с ¹.

Чтобы найти температуру, до которой возможен нагрев воздуха, необходимо от точки пересечения расхода воздуха ¹ с линией расчетной зимней температуры (нисходящая синяя линия, например, -10°С) провести влево линию ² до пересечения с температурным перепадом воды (например, 90/70) и поднять перпендикуляр на ось температуры воздуха после нагревателя (21°С)³.
Для того чтобы определить мощность нагревателя, необходимо от точки пересечения расхода воздуха ¹ с линией расчетной зимней температуры (восходящая красная линия, например, -10°С) провести вправо линию ⁴ до пересечения с температурным перепадом воды (например, 90/70) и поднять перпендикуляр на ось мощности нагревателя (8,6 кВт) ⁵.
Для определения необходимого расхода воды через нагреватель необходимо опустить перпендикуляр ⁶ на ось расхода воды через нагреватель (0,11 л/сек).
Для определения падения давления воды в нагревателе необходимо найти точку пересечения линии ⁶ с графиком потери давления и провести перпендикуляр ⁷ вправо, на ось падения давления воды (8,2 кПа).
