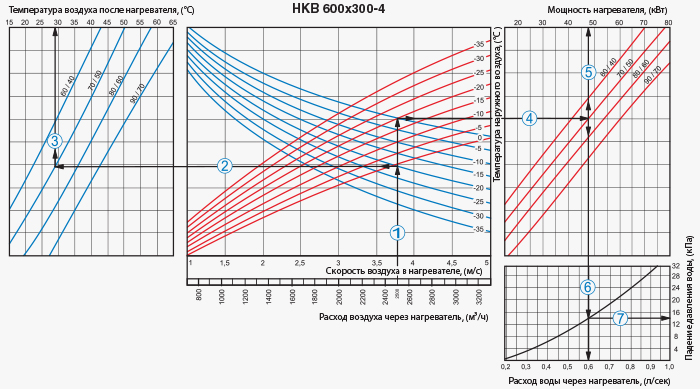

Пример расчета параметров водяного нагревателя:
При расходе воздуха 2500 мЗ/ч скорость в сечении нагревателя будет составлять 3,75 м/с 1.
- Чтобы найти температуру, до которой возможен нагрев воздуха, необходимо от точки пересечения расхода воздуха 1 с линией расчетной зимней температуры (нисходящая синяя линия, например, -20°С) провести влево линию 2 до пересечения с температурным перепадом воды (например, 70/50) и поднять перпендикуляр на ось температуры воздуха после нагревателя (29°С)3.
- Для того чтобы определить мощность нагревателя, необходимо от точки пересечения расхода воздуха 1 с линией расчетной зимней температуры (восходящая красная линия, например, -20°С) провести вправо линию 4 до пересечения с температурным перепадом воды (например, 70/50) и поднять перпендикуляр на ось мощности нагревателя (48,0 кВт) 5.
- Для определения необходимого расхода воды через нагреватель необходимо опустить перпендикуляр 6на ось расхода воды через нагреватель (0,6 л/сек).
- Для определения падения давления воды в нагревателе необходимо найти точку пересечения линии 6 с графиком потери давления и провести перпендикуляр 7 вправо, на ось падения давления воды (14,0 кПа).
