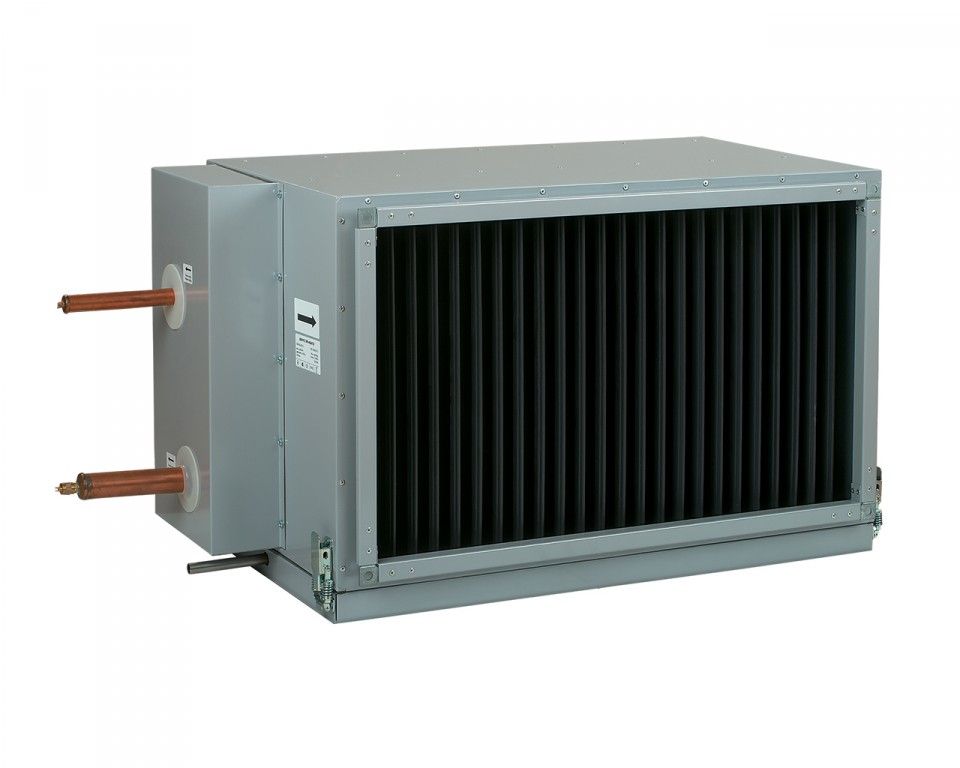

Канальний фреоновий охолоджувач повітря ОКФ 1000x500-3

ОКФ 1000x500-3 - Канальний фреоновий охолоджувач повітря.

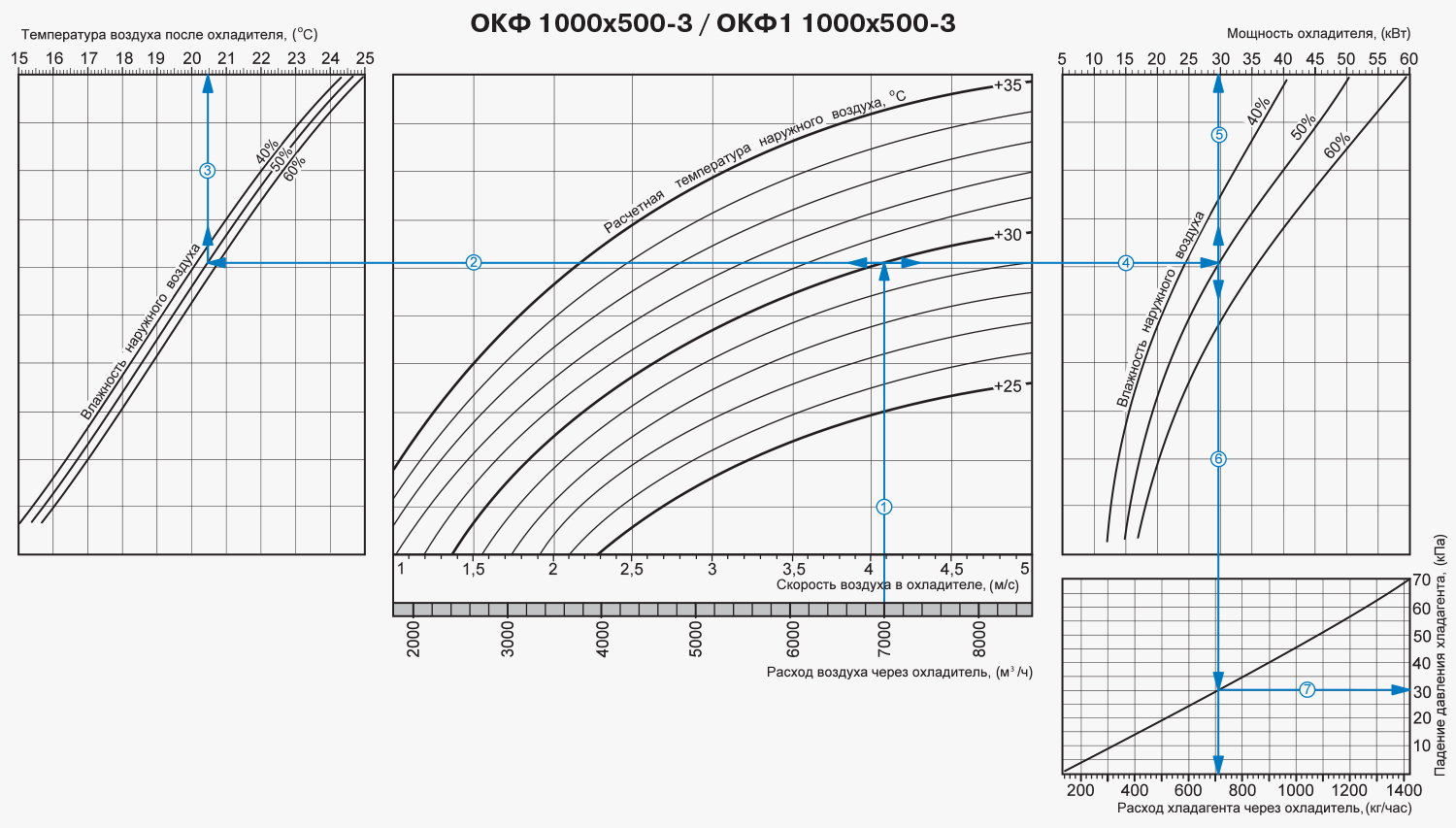

Діаграми

< /p>

Приклад розрахунку параметрів фреонового охолоджувача:
При витраті повітря 7000 м^З/год швидкість у перерізі охолоджувача становитиме 4,1 м/с  ;¹.

• Щоб знайти температуру, до якої можливе охолодження повітря, необхідно від точки перетину витрат повітря ¹з лінією розрахункової літньої температури (наприклад,+30°С) провести вліво лінію ² до перетину з вологістю зовнішнього повітря (напр. 50%) і підняти перпендикуляр на вісь температури повітря після охолоджувача (20,5°С)³.
• Для того щоб визначити потужність охолоджувача, необхідно від точки перетину витрати повітря¹ з лінією розрахункової літньої температури. провести вправо лінію до перетину з вологістю зовнішнього повітря (напр. 50%) і підняти перпендикуляр на вісь потужності охолоджувача (30, 0 кВт) ⁵.
• Для визначення витрати холодоагенту через охолоджувач необхідно опустити перпендикуляр ⁶ на вісь витрати хладагента через охолоджувач (710 кг/год).
• Для визначення падіння тиску хладагента в охолоджувачі необхідно знайти точку перетину лінії ⁶ з графіком втрати тиску і провести праворуч п ерпендикуляр ⁷, на вісь падіння тиску холодоагенту (30,0 кПа).
