Опис

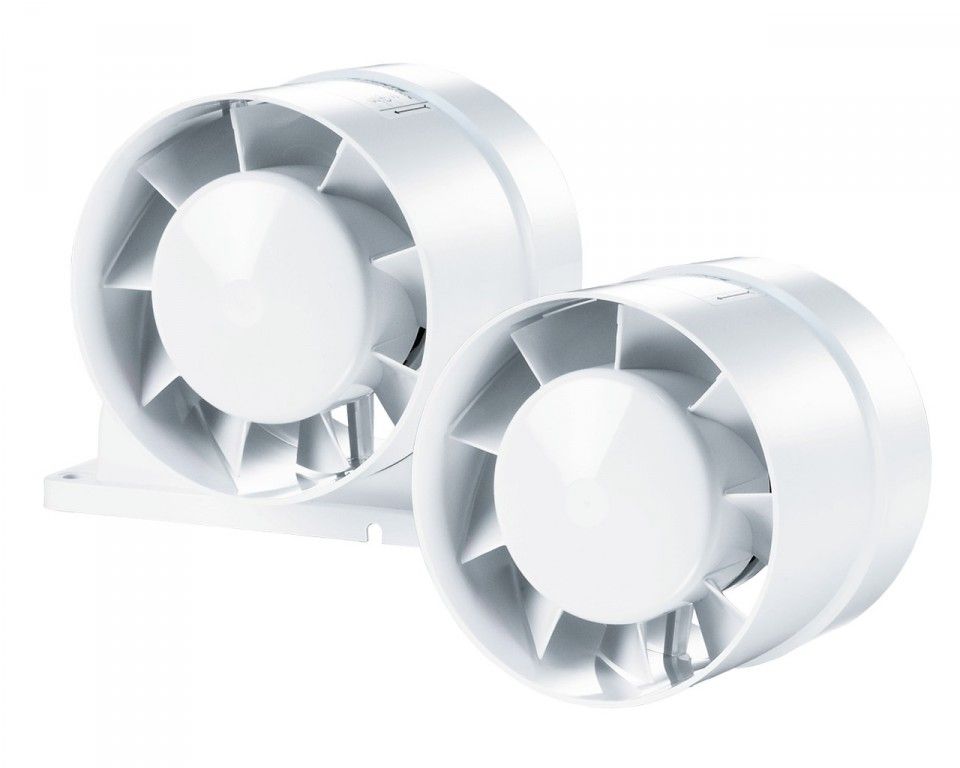

Вентілятор Вентс 100 ВКО 12 - Безпечний - 12 Вольт - Максимальна продуктивність - 92 м³/год.

Параметр	ВЕНТС 100 ВКО 12	Одиниця виміру
Напруга	12	У
Частота струму	50/60	Гц
споживана потужність	14	Вт
Продуктивність	92	м3/год
Струм	1.5	А
Частота обертів	2200	хв ^-1
Рівень звукового тиску на відст. 3 м	36	дба
Вага	0.4	кг
Розмір патрубка	100	мм
Тип двигуна	12В/50-60Гц	-
Діаметр повітроводу	100	мм
Конструкція	осьовий	-
Ступінь захисту	IP X4	-
Тип	припливно-витяжний	-
Монтаж	канальний	-

ЗАСТОСУВАННЯ
Постійна або періодична вентиляція санвузлів, душових, кухонь та інших побутових приміщень. Витяжна або припливна вентиляція в залежності від варіанта встановлення вентилятора у системі. Для використання із системою пластикових ПВХ каналів або гнучких каналів.	Переміщення малої та середньої величини потоку повітря на невеликі відстані при малому опорі вентиляційної системи. Для монтажу з повітропроводами Ø 100, 125 та 150 мм.
КОНСТРУКЦІЯ
Корпус та крильчатка виконані з високоякісного та міцного АБС пластику, стійкого до ультрафіолету.	Конструкція крильчатки дозволяє підвищити ефективність вентилятора та термін служби двигуна. Ступінь захисту IP X4.
ДВИГУН
Надійний двигун із низьким енергоспоживанням.	Призначений для безперервної роботи та не потребує обслуговування. Обладнаний захистом від перегріву.
УПРАВЛІННЯ
Ручне:	Автоматичне:
Вентилятор керується за допомогою кімнатного вимикача освітлення. Вимикач не входить. Регулювання швидкості може здійснюватись за допомогою тиристорного регулятора (див. Електричне приладдя). Вентилятори можуть підключатися відразу по кілька одиниць одного регулюючого пристрою. Регулятори швидкості не можна підключати до вентиляторів із модифікаціями Т , ТН , ТР , ВТ , ВТН .	За допомогою електронного блоку керування БО-1-60 (див. Електричне приладдя). Блок керування постачається окремо.
ОСОБЛИВОСТІ МОНТАЖУ
Вентилятор встановлюється у канал відповідного перерізу. При монтажі з гнучкими повітропроводами кріпиться за допомогою хомутів. Вентилятори цієї серії мають різні діаметри вхідного та вихідного патрубків для можливості приєднання декоративних грат серії МВ з фланцем відповідного діаметра з боку забору повітря (при встановленні вентилятора безпосередньо в отвір вентиляційної шахти або на місце існуючої вентиляційної решітки).	Вентилятор може встановлюватись на горизонтальну або вертикальну плоску поверхню за допомогою монтажного кронштейна (модель ВКО1к ). Можливе встановлення 2-х вентиляторів послідовно для збільшення напору. Для підключення вентилятора з двигуном низької напруги 12В до мережі 220 В / 50 Гц необхідно додатково придбати понижувальний трансформатор (наприклад, серії ТРФ 220/12-25 ).
ПРИКЛАДИ МОНТАЖУ


		Варіант застосування вентилятора ВЕНТС ВКО у квартирі		Варіант застосування вентилятора ВЕНТС ВКОк у приватному будинку

Схема підключення вентилятора із вбудованим вимикачем до мережі	Схема підключення вентилятора без вбудованого вимикача до мережі

Схема підключення вентилятора, оснащеного таймером/таймером з датчиком вологості, з вбудованим вимикачем	Схема підключення вентилятора, оснащеного таймером/таймером з датчиком вологості, без вбудованого вимикача

Схема підключення вентиляторів із лампочкою. Окреме включення вентилятора та вбудованої лампи освітлення	Схема підключення вентиляторів із лампочкою. Одночасне включення вентилятора та вбудованої лампи освітлення

Схема підключення вентиляторів із лампочкою та заземленням. Окреме включення вентилятора та вбудованої лампи освітлення	Схема підключення вентиляторів із лампочкою та заземленням. Одночасне включення вентилятора та вбудованої лампи освітлення

Схема підключення вентиляторів із заземленням

* - тільки для вентиляторів, розрахованих на номінальну мережеву напругу 12 В (вказано на упаковці та корпусі вентилятора).
S, S1, S2 – зовнішні вимикачі

Схема роботи вентиляторів з опціями

Вентилятор із таймером починає роботу при подачі керуючої напруги на вхід LT. Після зняття напруги, що управляє, вентилятор продовжує роботу протягом часу, заданого таймером, яке регулюється від 2-х до 30 хв. Регулювання здійснюється за допомогою обертання осі ручки відповідного потенціометра Т за годинниковою стрілкою для збільшення та проти годинникової стрілки для зменшення часу затримки.
Вентилятор з таймером і датчиком вологості починає роботу при подачі керуючого напруги на вхід LT або при перевищенні певного рівня вологості Н, який регулюється від ~60% до ~90%. Після зняття керуючої напруги або при зниженні рівня вологості Н вентилятор продовжує роботу протягом часу, заданого таймером, яке регулюється від 2-х до 30 хв. Регулювання здійснюється за допомогою обертання осі ручки відповідного потенціометра Н і Т за годинниковою стрілкою для збільшення та проти годинникової стрілки для зменшення порога вологості та часу затримки відповідно. Для встановлення максимального рівня вологості необхідно вивести регулятор потенціометра у положення Н мах (90%).
Вентилятор з таймером і датчиком руху починає роботу під час руху людини на відстані від 1м до 4м з кутом огляду датчика 100° по горизонталі. Після припинення руху вентилятор продовжує роботу протягом часу, заданого таймером та регулюється від 2 до 30 хв. Регулювання здійснюється за допомогою обертання ручки відповідного потенціометра Т за годинниковою стрілкою для збільшення та проти годинникової стрілки для зменшення часу затримки.
Схему підключення лампи освітлення до таймера вентилятора з керуванням від одного вимикача зображено на схемі 4. При відключенні лампи освітлення вентилятор працює протягом часу, заданого таймером.

Піктограма		Умовне позначення		Опис модифікації
		ВКОК		Вентилятор з кронштейном для монтажу на плоску поверхню.
		ВКО Л		Двигун обладнаний підшипниками кочення для збільшення терміну служби (прим. 40 тис. робочих годин) та встановлення вентилятора під будь-яким кутом. Підшипники не вимагають обслуговування та мають запас мастильного матеріалу, достатнього для всього терміну експлуатації.
		ВКО турбо		Двигун із підвищеною продуктивністю.
		ВКО прес		5-ти пелюсткова безшумна крильчатка з покращеними аеродинамічними характеристиками, що дозволяють збільшити тиск, створюваний вентилятором.
		ВКО 12		Виконання із безпечним двигуном низької напруги. Живлення від 12 В змінного струму.
