| ЗАСТОСУВАННЯ |
- Використовуються у припливно-витяжних системах вентиляції торгових, офісних та інших приміщень.
- Випускаються у типорозмірах 100, 125, 150, 160, 200, 250, 315 мм.
- Для приміщень із підвищеними вимогами до рівня шуму пропонуються малошумні варіанти ( ВК…Б ).
|
- Завдяки корпусу з високоякісного пластику, який, на відміну від металу, не схильний до корозії, є відмінним вибором для встановлення у витяжних системах вентиляції приміщень з підвищеною вологістю: санвузлів, кухонь та ін.
|
| КОНСТРУКЦІЯ |

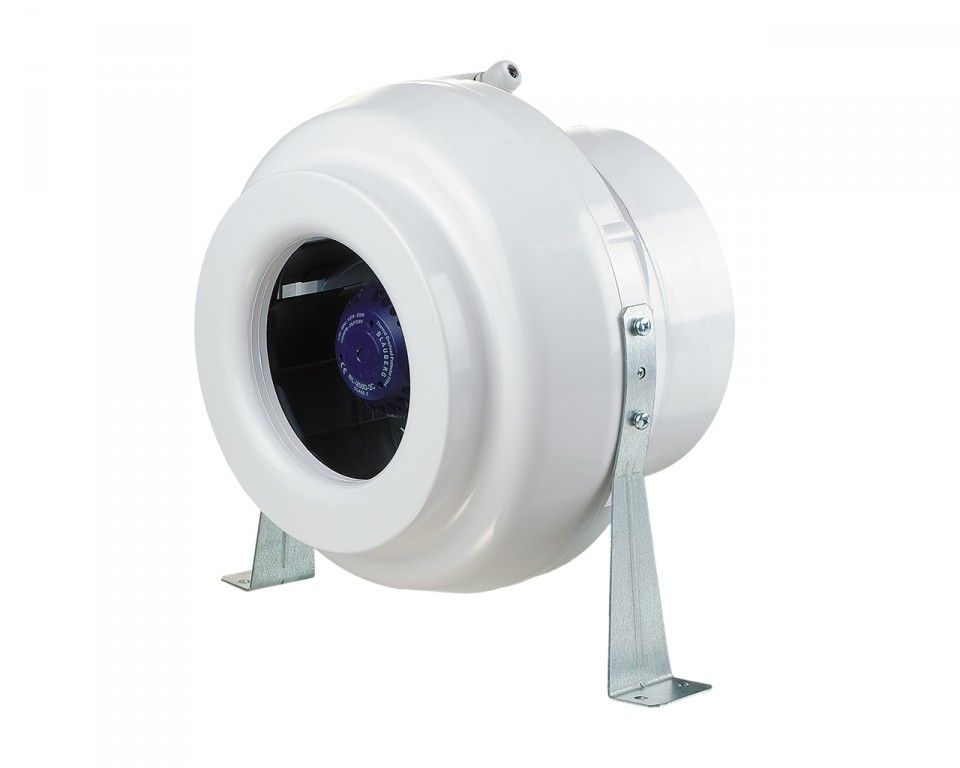

- Корпус вентилятора виготовлений з високоякісного та високоміцного пластику.
- Герметична монтажна коробка.
|
- Для більш зручного підключення та використання вентилятор може оснащуватися шнуром живлення з електричним роз'ємом IEC C14 ( ВК…Р ).
|
| ЕЛЕКТРОДВИГУН |
- Однофазний двигун із зовнішнім ротором оснащений відцентровим робочим колесом із назад загнутими лопатками.
- Двигун має вбудований тепловий захист із автоматичним перезапуском.
- Для деяких типорозмірів доступна версія двигуна з більш потужними характеристиками ( ВКС ).
- Двигуни мають підшипники кочення для забезпечення більшого терміну експлуатації (40 000 годин).
|
- Для досягнення точних характеристик, безпечної роботи та низького рівня шуму кожна турбіна під час складання проходить динамічне балансування.
- Клас захисту двигуна – IP 44.
- Серія " Дуо " - двошвидкісні асинхронні двигуни із зовнішнім ротором і динамічно збалансованими відцентровими крильчатками з вперед загнутими лопатками. Двоступінчасте регулювання швидкості.
|
| РЕГУЛЮВАННЯ ШВИДКОСТІ |
- Плавное регулирование скорости с помощью тиристорного регулятора или ступенчатое – с помощью автотрансформаторного регулятора скорости.
- К одному регулирующему устройству могут подключаться несколько вентиляторов при условии, что их общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
|
- Модели ВК…П оснащены встроенным регулятором скорости.
- Двухскоростные модели регулируются внешним переключателем П2-10 (поставляется отдельно).
|
| МОНТАЖ |
|

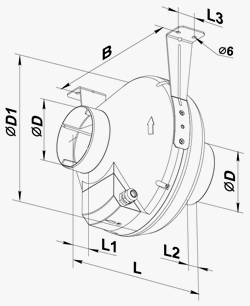

- Вентиляторы предназначены для канального монтажа в воздуховоде соответствующего диаметра в любой точке вентиляционной системы и под любым углом.
- Присоединение к стене или потолку осуществляется при помощи крепежных кронштейнов (входят в комплект поставки) или дополнительной крепежной подставки ПВК (приобретается отдельно).
- Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
|
| ВЕНТИЛЯТОР С ЭЛЕКТРОННЫМ МОДУЛЕМ ТЕМПЕРАТУРЫ И СКОРОСТИ (ОПЦИЯ "У") |
- Идеальное решение для вентиляции помещений, в которых необходим контроль температуры воздуха (например, для теплиц).
- Вентилятор с электронным модулем температуры и скорости позволяет автоматически изменять скорость вращения крыльчатки (расход воздуха) в зависимости от температуры воздуха в вентиляционном канале или помещении.
- На передней панели электронного модуля расположены:
- регулятор предварительной установки скорости вращения крыльчатки;
- регулятор порога срабатывания электронного термостата.
|
- Существуют два исполнения:
- со встроенным в канал вентилятора датчиком температуры (опция «У»/«У1»);
- c выносным датчиком температуры, закрепленном на кабеле длиной 4 м (опция «Ун»/«У1н»).
- На переднюю панель вентилятора вынесен светодиод индикации срабатывания термостата.
|
| АЛГОРИТМ РАБОТЫ ВЕНТИЛЯТОРА С ЭЛЕКТРОННЫМ МОДУЛЕМ ТЕМПЕРАТУРЫ И СКОРОСТИ |
- Установите желаемую температуру воздуха (порог срабатывания термостата), вращая ручку регулировки термостата и минимальную скорость вращения (расход воздуха), вращая ручку регулировки скорости.
- Если температура повышается и превышает установленный порог срабатывания термостата, автоматика переключает вентилятор на максимальную скорость вращения (максимальный расход).
|
- При понижении температуры воздуха ниже установленного порога срабатывания термостата автоматика переключает двигатель вентилятора на установленную ранее скорость вращения.
- Для предотвращения частого переключения скоростей двигателя в случае, когда температура в канале равна установленному температурному порогу, в алгоритм введена задержка переключения скорости.
|
| Существуют два алгоритма задержки, которые могут быть использованы в различных случаях: |
- Затримка датчика температури (опція «У»): при перевищенні температури повітря на 2 °С вище встановленого порога спрацювання термостата вентилятор перемикається на підвищену швидкість. Вентилятор переходить на встановлену (знижену) швидкість після зниження температури за межі встановленого температурного порога. Цей алгоритм використовується для підтримки температури повітря з точністю до 2 °С. Перемикання швидкості вентилятора відбувається нечасто.
|
- Затримка за таймером («У1»): при перевищенні температури повітря більш встановленого порогу спрацьовування термостата вентилятор перемикається на підвищену швидкість і одночасно вмикається таймер затримки на 5 хвилин. Вентилятор перемикається на встановлену (знижену) швидкість після зниження температури за межі встановленого температурного порога і лише після 5-хвилинного відпрацювання таймера затримки. Цей алгоритм використовується для точної підтримки температури повітря. При цьому зміни швидкості вентилятора з опцією У1 відбуватимуться частіше, ніж алгоритм роботи вентилятора з опцією У , але тривалість роботи на одній швидкості складе не менше 5 хвилин.
|
| Приклад для затримки датчика температури: |
Приклад для затримки за таймером: |
- Початкові умови:
- швидкість обертання встановлена = 60% від максимальної
- поріг спрацьовування встановлений = 25 °С
- температура повітря у каналі = 20 °С
|
- Початкові умови:
- швидкість обертання встановлена = 60% від максимальної
- поріг спрацьовування встановлений = 25 °С
- температура повітря у каналі = 20 °С
|
- вентилятор працює зі швидкістю обертання крильчатки =60 %
|
- вентилятор працює зі швидкістю обертання крильчатки =60 %
|
| ↓ |
↓ |
- температура у каналі підвищується, вентилятор працює зі швидкістю обертання крильчатки =60 %
|
- температура в каналі підвищується, досягла 25 ° С і продовжує підвищуватися
|
| ↓ |
↓ |
- температура в каналі досягла 27 ° С, вентилятор перемикається на швидкість обертання крильчатки = 100%
|
- вентилятор перемикається на швидкість обертання крильчатки = 100%, при цьому вмикається таймер затримки на 5 хвилин
|
| ↓ |
↓ |
- температура в каналі починає знижуватися, вентилятор працює зі швидкістю обертання крильчатки = 100%
|
- температура в каналі починає знижуватися, вентилятор працює зі швидкістю обертання крильчатки = 100%
|
| ↓ |
↓ |
- температура в каналі знову 25 °С, вентилятор перемикається на встановлену швидкість обертання (=60 %)
|
- температура в каналі досягає 25 ° С і продовжує знижуватися
|
| |
↓ |
| |
- вентилятор очікує завершення відліку таймера і після цього перемикається на встановлену швидкість обертання (=60 %). Після перемикання на встановлену швидкість (=60 %) знову включиться таймер затримки на 5 хвилин.
|
| |
↓ |
| |
- температура в каналі підвищується, досягає 25 ° С і продовжує підвищуватися
|
| |
↓ |
| |
- вентилятор очікує завершення відліку таймера і після цього перемикається на швидкість обертання крильчатки = 100% (при цьому вмикається таймер затримки на 5 хвилин).
|
| |
- Тобто. для алгоритму із затримкою по таймеру таймер затримки включатиметься при кожному перемиканні швидкості вентилятора.
|
