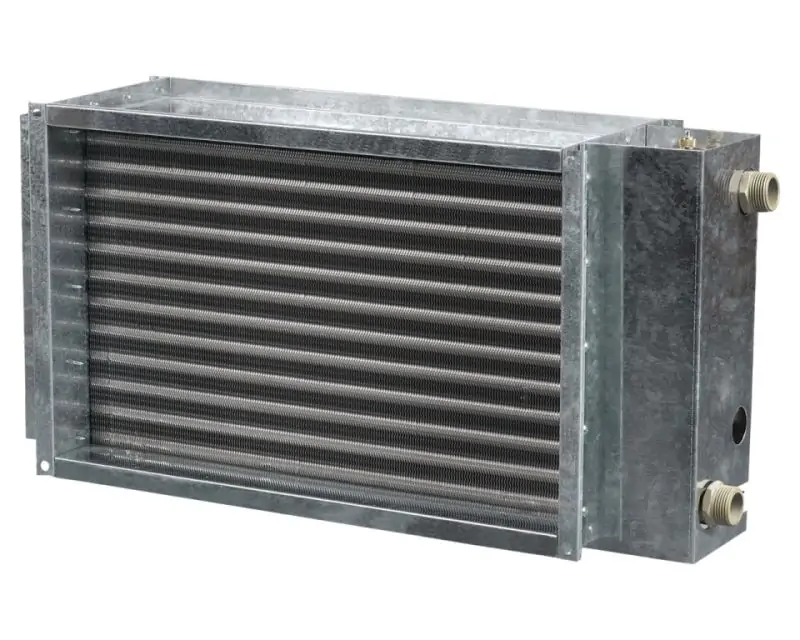

НКВ 400x200-2 - Канальний водяний нагрівач.

Параметр	< span style="font-size: 14px;">Величина		Одиниця виміру
Параметр	Маса	7.6		кг
Кількість рядів трубок	2		Одиниця виміру

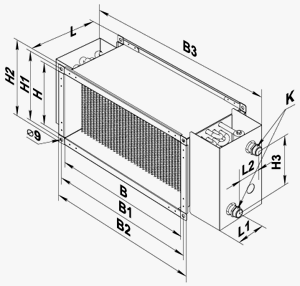

Розмір прямокутного каналу	400х200		мм

Діаграми

Приклад розрахунку параметрів водяного нагрівача:
При витраті повітря 950 м< sup>З/год швидкість у перерізі нагрівача становитиме 3,35 м/с ¹.

< ul class="textitem">

Щоб знайти температуру, до якої можливе нагрівання повітря, необхідно від точки перетину витрати повітря ¹ ;з лінією розрахункової зимової температури (низна синя лінія, наприклад, -15°С) провести вліво лінію ² до перетину з температурним перепадом води (наприклад, 90/70) та підняти перпендикуляр на вісь температури повітря після нагрівача (23°С)³.

Для того щоб визначити потужність нагрівача, необхідно від точки перетину витрати повітря з лінією розрахункової зимової температури (висхідна червона лінія, наприклад, -15 С) провести вправо лінію ⁴ до перетину з температурним перепадом води (наприклад, 90/70) та підняти перпендикуляр на вісь потужності нагрівача (13,5 кВт) ⁵.

Для визначення необхідної витрати води через нагрівач необхідно опустити перпендикуляр ⁶ на вісь витрати води через нагрівач (0,14 л/сек).

Для визначення падіння тиску води в нагрівачі необхідно знайти точку перетину лінії ⁶ з графіком втрати тиску та провести перпендикуляр ⁷ право, на вісь падіння тиску води (1,5 кПа).
