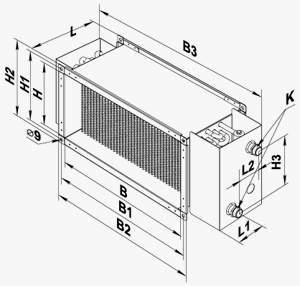

Водяний нагрівач НКВ 500x300-4

Приклад розрахунку параметрів водяного нагрівача:
При витраті повітря 2000 м^З/год швидкість у перерізі нагрівача становитиме 3,75 м/с ¹.

• Щоб знайти температуру, до якої можливе нагрівання повітря, необхідно від точки перетину витрати повітря ¹ з лінією розрахункової зимової температури (низна синя лінія, наприклад, -15°С) провести вліво лінію ² до перетину з температурним перепадом води (наприклад, 70/50) та підняти перпендикуляр на вісь температури повітря після нагрівача (31°С) ³.
• Для того щоб визначити потужність нагрівача, необхідно від точки перетину витрати повітря ¹ з лінією розрахункової зимової температури (висхідна червона лінія, наприклад, -15°С) провести вправо лінію ^{4< /strong>} до перетину з температурним перепадом води (наприклад, 70/50) та підняти перпендикуляр на вісь потужності нагрівача (35,0 кВт) ⁵.
• Для визначення необхідної витрати води через нагрівач необхідно опустити перпендикуляр ⁶ на вісь витрати води через нагрівач (0,43 л/сек).
• Для визначення падіння тиску води в нагрівачі необхідно знайти точку перетину лінії ⁶ з графіком втрати тиску та провести перпендикуляр ⁷&n bsp;право, на вісь падіння тиску води (9,0 кПа).
