Описание

НКВ 700x400-2 - Канальный водяной нагреватель.

Параметр	Величина		Единица измерения
Параметр	Масса	27,8		кг
Количество рядов трубок	2		Единица измерения
Размер прямоугольного канала	700х400		мм

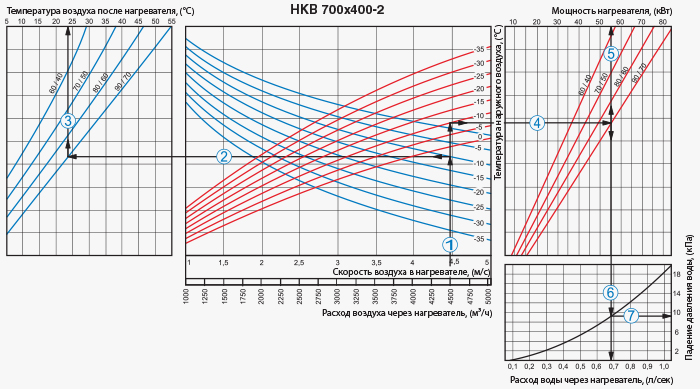

Диаграммы

Пример расчета параметров водяного нагревателя:
При расходе воздуха 4500 м^З/ч скорость в сечении нагревателя будет составлять 4,45 м/с ¹.

Чтобы найти температуру, до которой возможен нагрев воздуха, необходимо от точки пересечения расхода воздуха ¹с линией расчетной зимней температуры (нисходящая синяялиния, например, -10°С) провести влево линию ² до пересечения с температурным перепадом воды (например, 90/70) и поднять перпендикуляр на ось температуры воздуха после нагревателя (24°С)³.
Для того чтоы определить мощность нагревателя, необходимо от точки пересечения расхода воздуха ¹ с линией расчетной зимней температуры (восходящая красная линия, например, -10°С) провести вправо линию ⁴ до пересечения с температурным перепадом воды (например, 90/70) и поднять перпендикуляр на ось мощности нагревателя (55,0 кВт) ⁵.
Для определения необходимого расхода воды через нагреватель необходимо опустить перпендикуляр ⁶на ось расхода воды через нагреватель (0,68 л/сек).
Для определения падения давления воды в нагревателе необходимо найти точку пересечения линии ⁶ с графиком потери давления и провести перпендикуляр ⁷ вправо, на ось падения давления воды (9,2 кПа).
