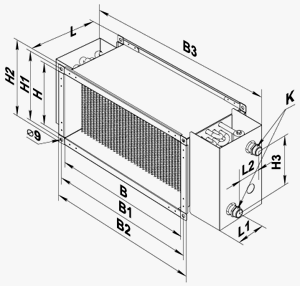

Водяний нагрівач НКВ 700x400-2

Приклад розрахунку параметрів водяного нагрівача:
При витраті повітря 4500 м^{З< /sup>/год швидкість перетину нагрівача становитиме 4,45 м/с 1.}

• Щоб знайти температуру, до якої можливе нагрівання повітря, необхідно від точки перетину витрати повітря ¹ з лінією розрахункової зимової температури (низхідна синя лінія, наприклад, -10°С) провести вліво лінію ² /70) і підняти перпендикуляр на вісь температури повітря після нагрівача (24°С)³.
• Для того, щоб визначити потужність нагрівача, необхідно від точки перетину витрати повітря ¹ з лінією розрахункової зимової температури (висхідна червона лінія, наприклад, -10°С) провести вправо лінію ⁴ до перетину з температурним перепадом води (наприклад, 90/70) та підняти перпендикуляр на вісь потужності нагрівача (55,0 кВт) ⁵.
• Для визначення необхідної витрати води через нагрівач необхідно опустити перпендикуляр ⁶на вісь витрати води через нагрівач (0,68 л/ сек).
• Для визначення падіння тиску води в нагрівачі необхідно знайти точку перетину лінії ⁶ з графіком втрати тиску і провести перпендикуляр ⁷ вправо, на вісь падіння тиску в оди (9,2 кПа).
