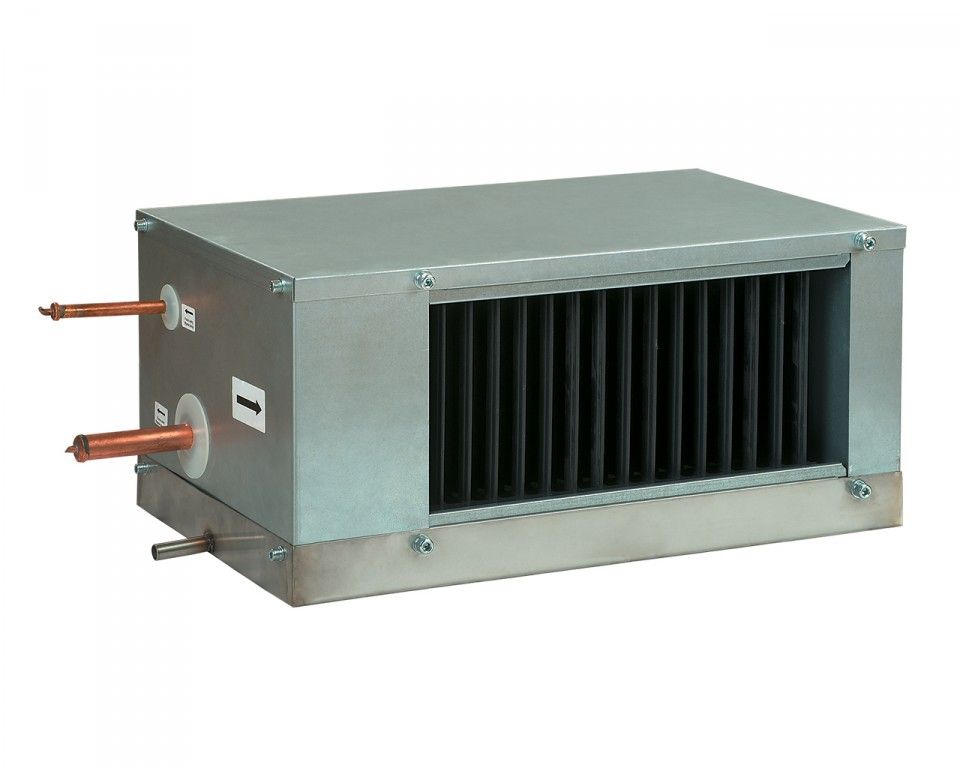

Канальний фреоновий охолоджувач повітря ОКФ1 400x200-3
Артикул:
687921595
Способи доставки
- Самовивіз з Нової пошти
- Кур'єр Нової Пошти
- Самовивіз з магазину
- Інші транспортні служби
Способи оплати
- Готівкою при отриманні
- Переказ на картку Приват або МОНО банк
- Безготівковий розрахунок із ПДВ
ОКФ1 400x200-3 - Канальний фреоновий охолоджувач повітря.
| Параметр | Величина | Одиниця виміру | |
|---|---|---|---|
| Матеріал корпусу | оцинкована сталь | ||
| 400х200 | мм | ||
Приклад розрахунку параметрів фреонового охолоджувача:
При витраті повітря 950 мЗ/год швидкість у перерізі охолоджувача становитиме 3,35 м/с < sup>1.
- Щоб знайти температуру, до якої можливе охолодження повітря, необхідно від точки перетину витрати повітря 1 з лінією розрахунків літньої температури (наприклад, +30 С) провести вліво лінію до перетину з вологістю зовнішнього повітря (напр. 50%) і підняти перпендикуляр на вісь температури повітря після охолоджувача (21,1°С)3.
- Для того щоб визначити потужність охолоджувача, необхідно від точки перетину витрати повітря1 з лінією розрахункової літньої температури. провести вправо лінію4 до перетину з вологістю зовнішнього повітря (напр. 50%) і підняти перпендикуляр на вісь потужності охолоджувача 7 кВт) 5.
- Для визначення витрати холодоагенту через охолоджувач необхідно опустити перпендикуляр 6 на вісь витрати хладагента через охолоджувач (100 кг/година).
- Для визначення падіння тиску хладагента в охолоджувачі необхідно знайти точку перетину лінії 6 з графіком втрати тиску і провести праворуч рпендикуляр 7, на вісь падіння тиску холодоагенту (6,5 кПа).
-
Ширина:400мм
-
Висота:200мм
-
Країна виробник: i
-
Гарантія:Від виробника
| Розміри | ∅D1 | ∅D2 | B | B1 | B2 | H | H1 | H2 | H3 | L |
|---|---|---|---|---|---|---|---|---|---|---|
| мм | 12 | 22 | 400 | 420 | 580 | 200 | 220 | < td>270103 | 44 |
