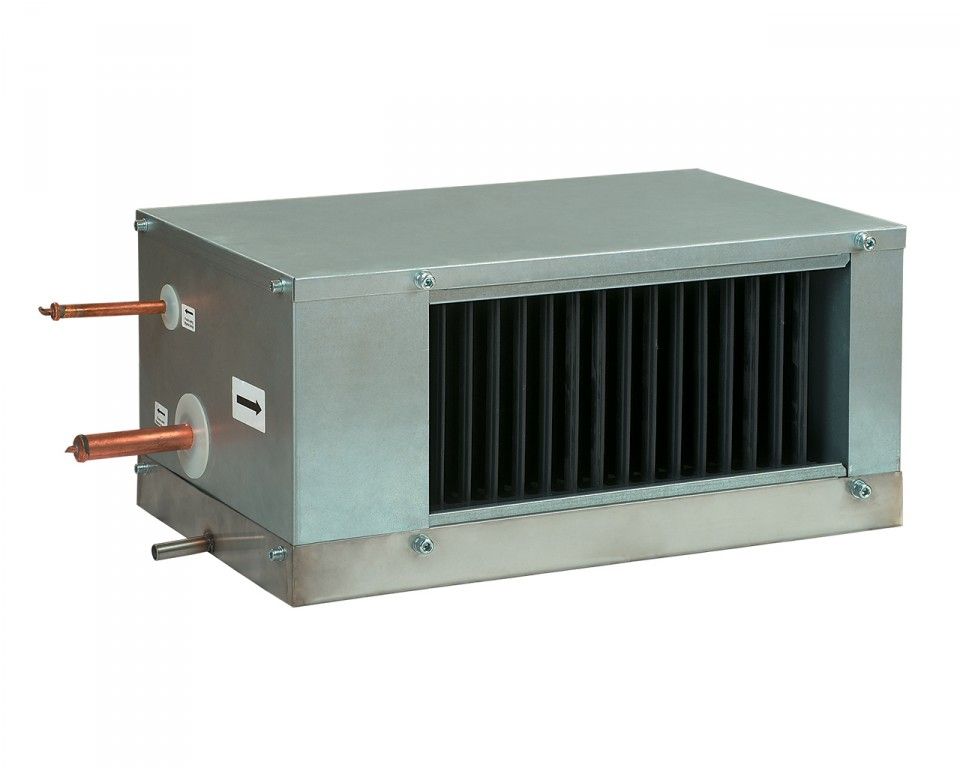

ОКФ1 500x250-3 - Канальний фреоновий охолоджувач повітря.

< table class="hka_table">ПараметрВеличинаОдиниця виміру Матеріал корпусу< td colspan="2">оцинкована сталь

Розмір прямокутного каналу500х250мм

< span style="color: #000000;">Діаграми

< /p>

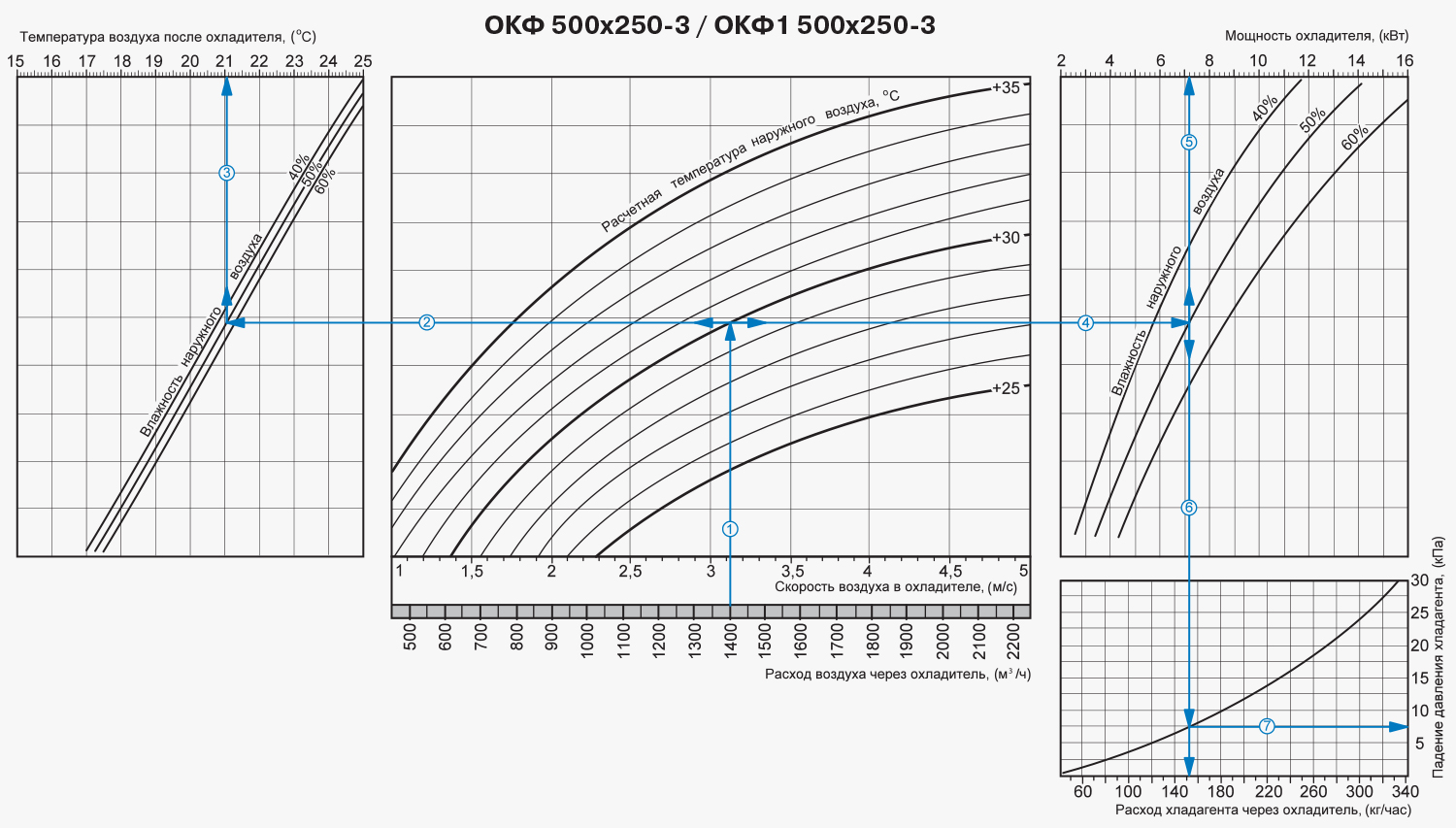

Приклад розрахунку параметрів фреонового охолоджувача:
При витраті повітря 1400 м^З/год швидкість у перерізі охолоджувача становитиме 3,1 м/с ;¹.

Щоб знайти температуру, до якої можливе охолодження повітря, необхідно від точки перетину витрат повітря ¹з лінією розрахункової літньої температури (наприклад,+30°С) провести вліво лінію ² до перетину з вологістю зовнішнього повітря (напр. 50%) і підняти перпендикуляр на вісь температури повітря після охолоджувача (21,1°С)³.
Для того щоб визначити потужність охолоджувача, необхідно від точки перетину витрати повітря¹ з лінією розрахункової літньої температури. провести вправо лінію до перетину з вологістю зовнішнього повітря (напр. 50%) і підняти перпендикуляр на вісь потужності охолоджувача (7, 2 кВт) ⁵.
Для визначення витрати холодоагенту через охолоджувач необхідно опустити перпендикуляр ⁶ на вісь витрати хладагента через охолоджувач (152 кг/година).
Для визначення падіння тиску хладагента в охолоджувачі необхідно знайти точку перетину лінії ⁶з графіком втрати тиску і провести вправо перпенді куляр ⁷, на вісь падіння тиску холодоагенту (7,5 кПа).
