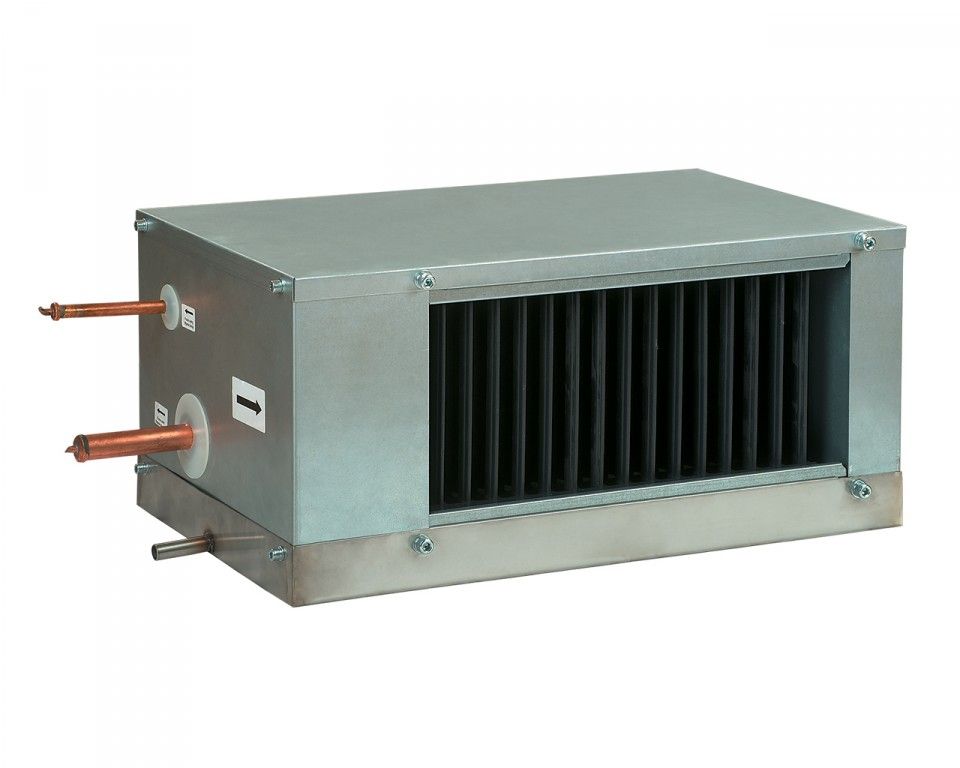

ОКФ1 500x300-3 - Канальний фреоновий охолоджувач повітря.

< /tr>

Параметр	Величина		Одиниця виміру
Параметр	Матеріал корпусу	оцинкована сталь
Розмір прямокутного каналу	500х300		Одиниця виміру	мм

Діаграми

Приклад розрахунку параметрів фреонового охолоджувача :
При витраті повітря 2000 м^З/год ость в перерізі охолоджувача становитиме 3,75 м/с¹. >Щоб знайти температуру, до якої можливе охолодження повітря, необхідно від точки перетину витрат повітря ¹з лінією розрахункової літньої температури (наприклад,+30° ;С) провести вліво лінію до перетину з вологістю зовнішнього повітря (напр. 50%) і підняти перпендикуляр на вісь температури повітря після охолоджувача (21,2°С)³.

Для того щоб визначити потужність охолоджувача, необхідно від точки перетину витрати повітря¹ з лінією розрахункової літньої температури. провести вправо лінію до перетину з вологістю зовнішнього повітря (напр. 50%) і підняти перпендикуляр на вісь потужності охолоджувача (10 кВт). ) ⁵.

Для визначення витрати холодоагенту через охолоджувач необхідно опустити перпендикуляр < sup>6 на вісь витрати хладагента через охолоджувач (215 кг/година).

Для визначення падіння тиску хладагента в охолоджувачі необхідно знайти точку перетину лінії ⁶ з графіком втрати тиску та провести вправо перпендик уляр ⁷, на вісь падіння тиску холодоагенту (16,0 кПа).
