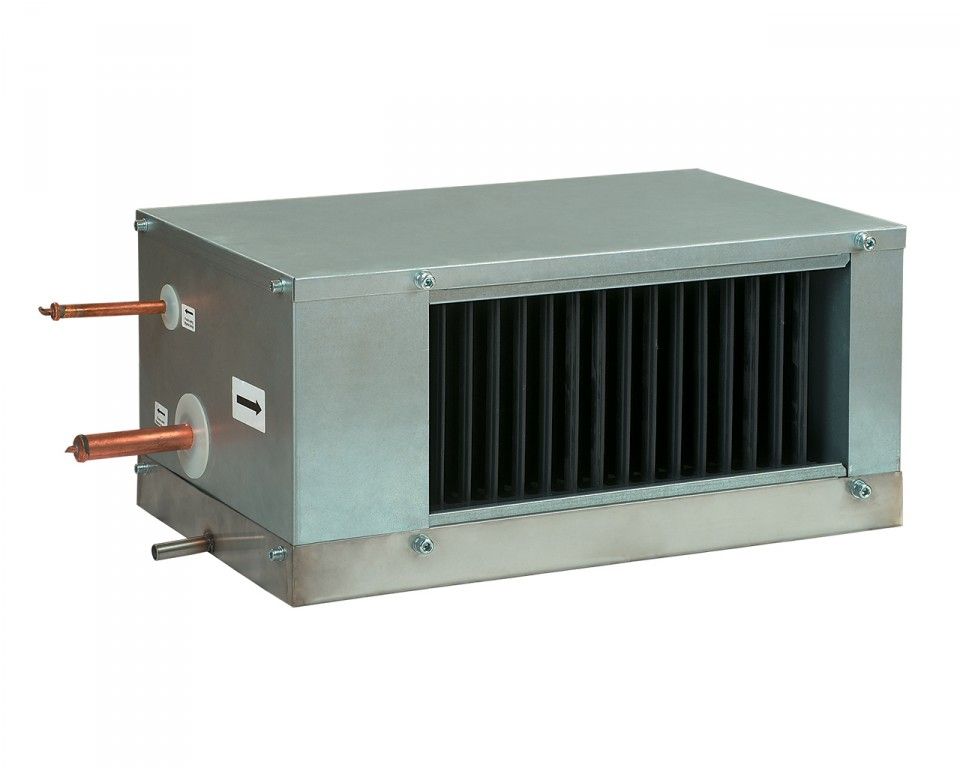

Канальний фреоновий повітроохолоджувач ОКФ1 600x350-3

ОКФ1 600x350-3 - Канальний фреоновий охолоджувач повітря.

< br />Діаграми

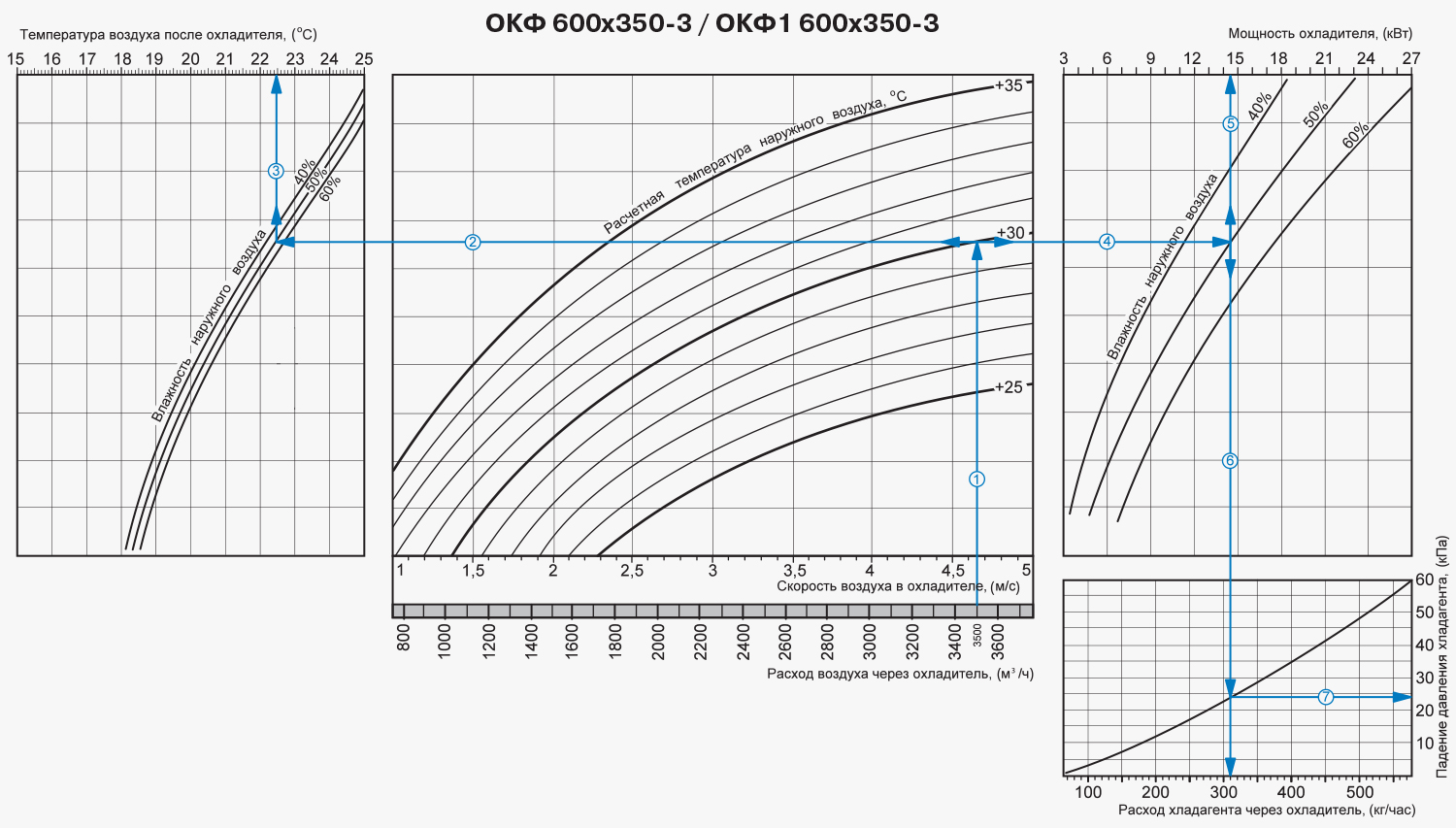

Приклад розрахунку параметрів фреонового охолоджувача:
При витраті повітря 3500 м^З/год швидкість у перерізі охолоджувача становитиме 4,65 м/с ¹.

• Щоб знайти температуру, до якої можливе охолодження повітря, необхідно від точки перетину витрати повітря¹з лінією розрахункової літньої температури (наприклад,+30°С) провести вліво лінію  ;² до перетину з вологістю зовнішнього повітря (напр. 50%) і підняти перпендикуляр на вісь температури повітря після охолоджувача (22,5°С)³.
• Для того щоб визначити потужність охолоджувача, необхідно від точки перетину витрати повітря¹ з лінією розрахункової літньої температури. провести вправо лінію до перетину з вологістю зовнішнього повітря (напр. 50%) і підняти перпендикуляр на вісь потужності охолоджувача (14, 5 кВт) ⁵.
• Для визначення витрати холодоагенту через охолоджувач необхідно опустити перпендикуляр ⁶ на вісь витрати хладагента через охолоджувач (310 кг/година).
• Для визначення падіння тиску хладагента в охолоджувачі необхідно знайти точку перетину лінії ⁶ з графіком втрати тиску і провести вправо перпенд куляр ⁷, на вісь падіння тиску холодоагенту (24,0 кПа).
