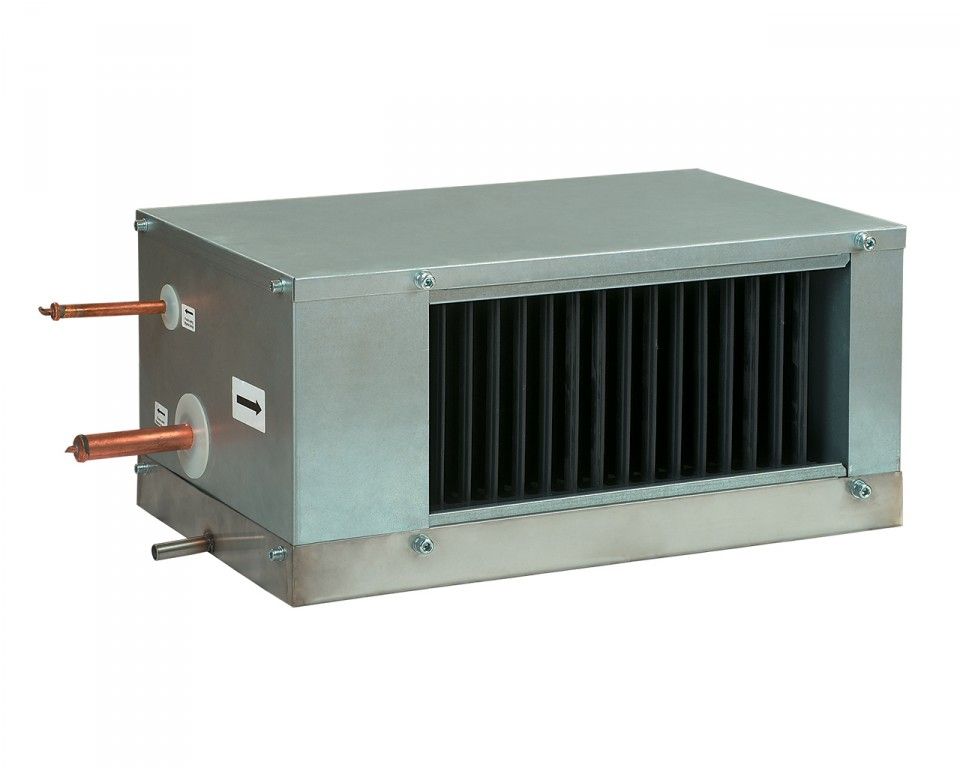

Канальний фреоновий повітроохолоджувач ОКФ1 700x400-3

ОКФ1 700x400-3 - Канальний фреоновий охолоджувач повітря.

Діаграми

Приклад розрахунку параметрів фреонового охолоджувача:
При витраті повітря 4500 м^З/год швидкість у перерізі про холодильника становитиме 4,7 м/с¹.

• Щоб знайти температуру, до якої можливе охолодження повітря, необхідно від точки перетину витрат повітря ¹з лінією розрахункової літньої температури (наприклад, +30° провести вліво лінію ² 50%) і підняти перпендикуляр на вісь температури повітря після охолоджувача (22,8°С)³.
• Для того щоб визначити потужність охолоджувача, необхідно від точки перетину витрати повітря¹ з лінією розрахункової літньої температури. провести вправо лінію до перетину з вологістю зовнішнього повітря (напр. 50%) і підняти перпендикуляр на вісь потужності охолоджувача (17 кВт ) ⁵.
• Для визначення витрати холодоагенту через охолоджувач необхідно опустити перпендикуляр < sup>6 на вісь витрати хладагента через охолоджувач (360 кг/година).
• Для визначення падіння тиску хладагента в охолоджувачі необхідно знайти точку перетину лінії ⁶ з графіком втрати тиску і провести праворуч пендикуляр ⁷, на вісь падіння тиску холодоагенту (19,0 кПа).

Розміри
