Канальний фреоновий охолоджувач повітря ОКФ1 1000x500-3

Канальний фреоновий охолоджувач повітря ОКФ1 1000x500-3

При замовленні понад 1000 грн Оберіть подарунок! Обрати..

( 8 )

Залишити відгук

Немає на складі

В наявності

0 грн

61 987 грн

− +

Швидке замовлення

Способи доставки

Самовивіз з Нової пошти
Кур'єр Нової Пошти
Самовивіз з магазину
Інші транспортні служби

Способи оплати

Готівкою при отриманні
Переказ на картку Приват або МОНО банк
Безготівковий розрахунок із ПДВ

Опис

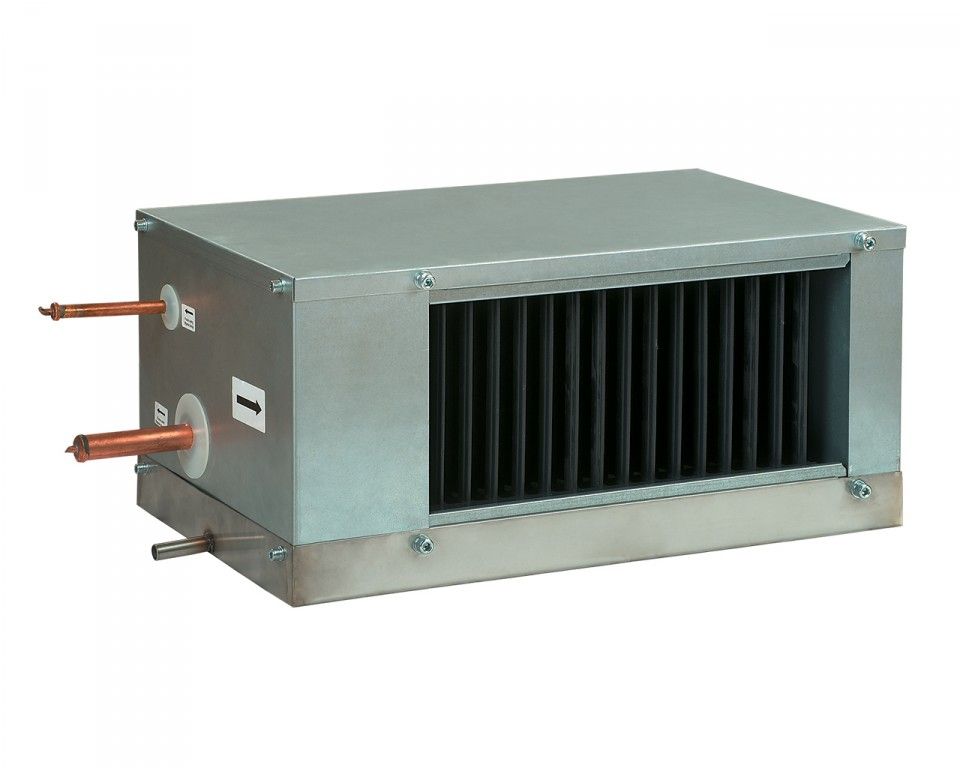

ОКФ1 1000x500-3 - Канальний фреоновий охолоджувач повітря.

< table class="hka_table">ПараметрВеличинаОдиниця виміру Матеріал корпусу< td colspan="2">оцинкована сталь

Розмір прямокутного каналу1000х500мм

< strong>

Діаграми

Приклад розрахунку параметрів фреонового охолоджувача:
При витраті повітря 7000 м^З/год швидкість у перерізі охолоджувача становитиме 4,1 м/с ¹.

Щоб знайти температуру, до якої ой можливе охолодження повітря, необхідно від точки перетину витрати повітря¹з лінією розрахункової літньої температури (наприклад, +30°С) провести вліво лінію ;² до перетину з вологістю зовнішнього повітря (напр. 50%) і підняти перпендикуляр на вісь температури повітря після охолоджувача (20,5°С)³.
Для того щоб визначити потужність охолоджувача, необхідно від точки перетину витрати повітря¹ з лінією розрахункової літньої температури. провести вправо лінію до перетину з вологістю зовнішнього повітря (напр. 50%) і підняти перпендикуляр на вісь потужності охолоджувача (30, 0 кВт) ⁵.
Для визначення витрати холодоагенту через охолоджувач необхідно опустити перпендикуляр ⁶ на вісь витрати хладагента через охолоджувач (710 кг/година).
Для визначення падіння тиску хладагента в охолоджувачі необхідно знайти точку перетину лінії ⁶ з графіком втрати тиску і провести праворуч п ерпендикуляр ⁷, на вісь падіння тиску холодоагенту (30,0 кПа).
