Водяний нагрівач НКВ 125-4

Приклад розрахунку параметрів водяного нагрівача:
При витраті повітря 250 м^З/год швидкість у перерізі нагрівача становитиме 3,75 м/с ¹.

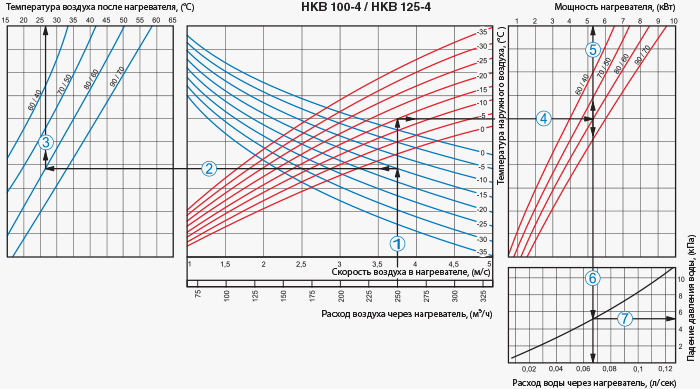

• Щоб знайти температуру, до якої можливе нагрівання повітря, необхідно від точки перетину витрати повітря ¹ з лінією розрахункової зимової температури. ;С) провести вліво лінію ² до перетину з температурним перепадом води (наприклад, 80/60) ять перпендикуляр на вісь температури повітря після нагрівача (27°С) ³.
< li>Для того щоб визначити потужність нагрівача, необхідно від точки перетину витрат повітря ¹ з лінією розрахункової зимової температури (висхідна червона лінія, наприклад, -15°С) провести вправо лінію⁴ до перетину з температурним перепадом води (наприклад, 80/60) і підняти перпендикуляр на вісь потужності нагрівача (5,2 кВт) ⁵.
• Для визначення необхідної витрати води через нагрівач необхідно опустити перпендикуляр ⁶ на вісь витрати води через нагрівач (0,067 л/сек). падіння тиску води в нагрівачі необхідно знайти точку перетину лінії ⁶ з гра фіком втрати тиску та провести перпендикуляр ⁷ право, на вісь падіння тиску води (5,2 кПа).
