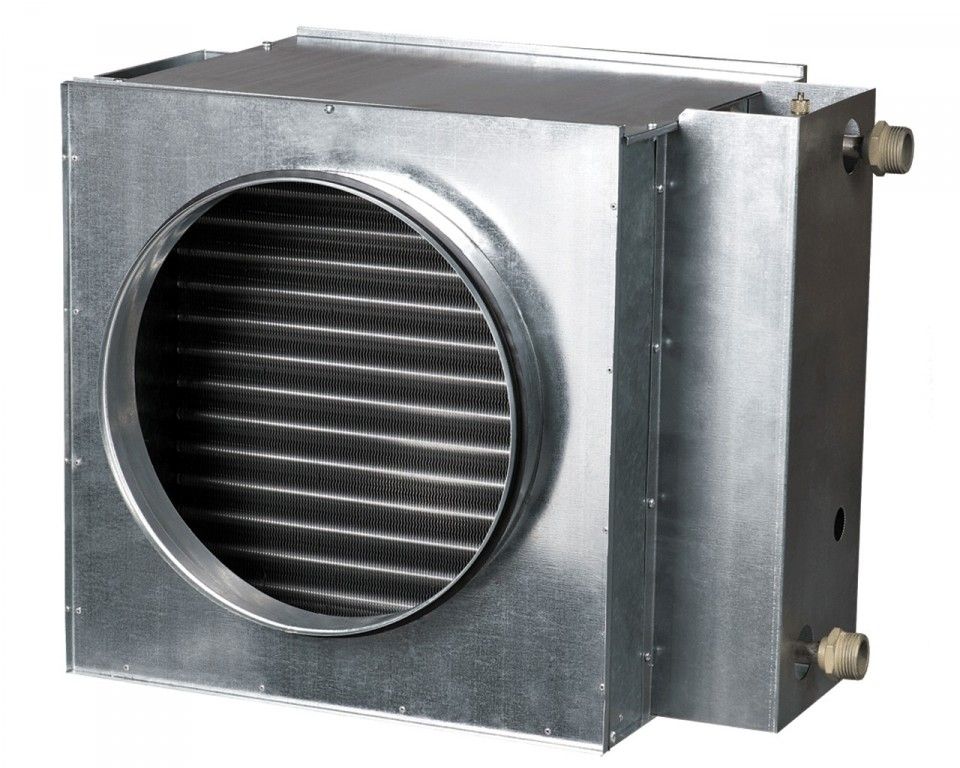

Водяний нагрівач НКВ 150-2

Приклад розрахунку параметрів водяного нагрівача:
При витраті повітря 700 м^З/год швидкість у перерізі нагрівача становитиме 4,4 м/с ¹.

• Щоб знайти температуру, до якої можливе нагрівання повітря, необхідно від точки перетину витрати повітря < strong>¹ з лінією розрахункової зимової температури (низна синя лінія, наприклад, -10°С) провести вліво лінію ² до перетину з температурним перепадом води (наприклад, 90/70) та підняти перпендикуляр на вісь температури повітря після нагрівача (21°С) ³.
• Для того щоб визначити потужність нагрівача, необхідно від точки перетину витрати повітря ¹  ;з лінією розрахункової зимової температури (висхідна червона лінія, наприклад, -10°С) провести вправо лінію ⁴ до перетину з температурним перепадом води (наприклад, 90/70) та підняти перпендикуляр на вісь потужності нагрівача (8,6 кВт) ⁵.
• Для визначення необхідної витрати води через нагрівач необхідно опустити перпендикуляр ⁶ на вісь витрати води через нагрівач (0,11 л /сек).
• Для визначення падіння тиску води в нагрівачі необхідно знайти точку перетину чи ні ⁶ з графіком втрати тиску та провести перпендикуляр ⁷ право, на вісь падіння тиску води (8,2 кПа).
