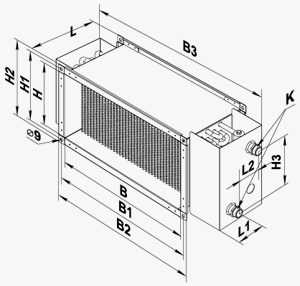

Водяний нагрівач НКВ 800x500-2

Приклад розрахунку параметрів водяного нагрівача:
При витраті повітря 5500 м^{З< /sup>/год швидкість перетину нагрівача становитиме 3,8 м/с 1.}

• Щоб знайти температуру, до якої можливе нагрівання повітря, необхідно від точки перетину витрати повітря ¹ з лінією розрахункової зимової температури (низна синя лінія, наприклад, -10°С) провести вліво лінію ² , 90/70) та підняти перпендикуляр на вісь температури повітря після нагрівача (24,5°С)³.
• Для того, щоб визначити потужність нагрівача, необхідно від точки перетину витрати повітря ¹ з лінією розрахункової зимової температури (висхідна червона лінія, наприклад, -10°С) провести вправо лінію ⁴ до перетину з температурним перепадом води (наприклад, 90/70) та підняти перпендикуляр на вісь потужності нагрівача (73,0 кВт) ⁵.
• Для визначення необхідної витрати води через нагрівач необхідно опустити перпендикуляр ⁶ на вісь витрати води через нагрівач (0,9 л/сек).
• Для визначення падіння тиску води в нагрівачі необхідно знайти точку перетину лінії ⁶ с графіком втрати тиску та провести перпендикуляр ⁷ право, на вісь падіння лення води (11,0 кПа).
