Смесительный узел УСВК 1-6

При заказе свыше 1000 грн Виберите подарок! Выбрать..

( 37 )

Оставить отзыв

Нет на складе

Есть в наличии

0 грн

52 927 грн

− +

Быстрый заказ

Способы доставки

Самовывоз из Новой почты
Курьер Новой Почты
Самовывоз из магазина
Другие транспортные службы

Способы оплаты

Наличными при получении
Перевод на карту Приват или МОНО банк
Безналичный расчет с НДС

Описание

УСВК 1-6 - Смесительный узел.

Условные обозначения

Серия		Диаметр соединительный		Коэффициент пропускания, Kvs
УСВК		3/4''; 1''; 1 1/4''; 1 1/2''; 2''		4; 6; 10; 16; 25; 40

Параметр	Величина		Единица измерения
Параметр	Kvs трехходового крана	6.3
Диаметр соединительный	1''		Единица измерения
Насос циркуляционный	DAB A50/180XM
Способ регулирования трехходового крана	Плавное 0…10 V
Трехходовой кран с электроприводом	Belimo R322
Привод трехходового крана	Belimo LR24A-SR
Соединение	Резьбовое
Условный диаметр трехходового крана	DN 25
Производительность узла максимальная	4.1 2,4149 1,1398 0,00114 68,47		м3/ч CFM л/с м3/c л/м
Развиваемый напор узла максимальный	57 0,42921 5,814 0,22914 0,00827		кПа мм ртут.ст. мм вод.ст. дюйм вод.ст. фунт на дюйм²
Температура перемещаемой жидкости	-10 +110		^оС
Максимальное содержание гликоля в перемещаемой жидкости	30		%
Количество скоростей насоса	3
Фазность	1		˜
Мощность насоса максимальная	184		Вт
Напряжение питания насоса	230		В
Масса	6.8		кг

Схема подключения

Т1 и Т2 - подающий и обратный трубопроводы сети теплоснабжения;
Р1 и Р2 - манометры для подающего и обратного трубопроводов в сети теплоснабжения;
1 - УСВК (узел смесительный);
2 - Калорифер водяной;
3 - Трехходовой клапан с приводом;
4 - Циркуляционный насос;
5 - Запорный вентиль;
6 - Подающий и обратный трубопроводы от сети теплоснабжения к калориферу;
7 - Клапан обратный;
8 - Вентиль балансировочный;
9 - Фильтр грубой очистки.

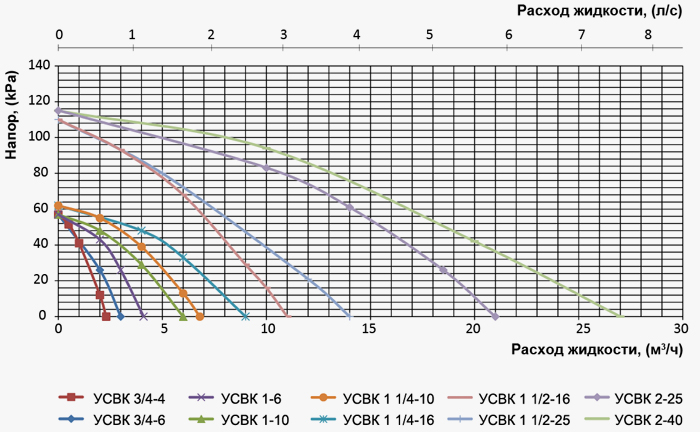

Для подбора смесительного узла по номограмме, необходимо определить требуемый расход воды через нагреватель (охладитель) и падение давления воды (требуемый напор). Эти параметры определяются по графикам расчета нагревателей и охладителей, приведенным в данном каталоге индивидуально для каждого теплообменника.
