Смесительный узел УСВК 3/4-6
VENTS
Код товара: 0687907307
Наличие: Есть в наличии
5.0 (голосов 26)
Цена: 15028 грн.

ЖДЕМ ЗВОНКА

ОПЛАТА

  • Безналичный расчет с НДС
  • Наличными при получении
  • Приват24

ДОСТАВКА

  • Курьером по Киеву
  • Транспортные службы

ГАРАНТИЯ

  • Гарантия от производителя
  • Сервис, обслуживание
  • Возврат, обмен в течении 14 дней.

УСВК 3/4-6 - Смесительный узел.

ПараметрВеличинаЕдиница измерения
Kvs трехходового крана6.3
Диаметр соединительный3/4"
Насос циркуляционный

DAB VA65/180

Способ регулирования трехходового крана

Плавное 0…10 V

Трехходовой кран с электроприводом

Belimo R318

Привод трехходового крана

Belimo LR24A-SR

СоединениеРезьбовое
Условный диаметр трехходового кранаDN 20
Производительность узла максимальная
3
1,767
0,834
0,00083
50,1
м³/ч
CFM
л/с
м³/c
л/м
Развиваемый напор узла максимальный
57
0,42921
5,814
0,22914
0,00827
кПа
мм ртут.ст.
мм вод.ст.
дюйм вод.ст.
фунт на дюйм²
Температура перемещаемой жидкости-10 +110оС
Максимальное содержание гликоля в перемещаемой жидкости30%
Количество скоростей насоса3
Фазность1˜
Мощность насоса максимальная
78Вт
Напряжение питания насоса
230В
Масса4.1кг

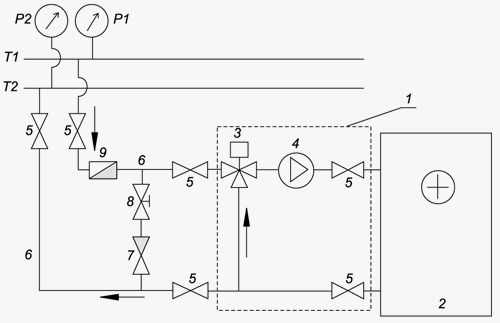

Схема подключения




Т1 и Т2 - подающий и обратный трубопроводы сети теплоснабжения;
Р1 и Р2 - манометры для подающего и обратного трубопроводов в сети теплоснабжения;
1 - УСВК (узел смесительный);
- Калорифер водяной;
3 - Трехходовой клапан с приводом;
4 - Циркуляционный насос;
5 - Запорный вентиль;
- Подающий и обратный трубопроводы от сети теплоснабжения к калориферу;
- Клапан обратный;
8 - Вентиль балансировочный;
9 - Фильтр грубой очистки.


ПРИМЕНЕНИЕ

Смесительный узел УСВК предназначен для плавного регулирования расхода теплоносителя в вентиляционных системах, в которых для нагрева, или охлаждения воздуха используются водяные нагреватели и охладители. Узел плавно регулирует расход теплоносителя, поступающего в теплообменник, и таким образом поддерживает заданную температуру приточного воздуха. Узел УСВК сов местим с канальными нагревателями НКВ, канальными охладителями ОКВ, а так же со всеми встроенными водяными теплообменниками (нагревателями и охладителями) приточных и приточно-вытяжных агрегатов.

КОНСТРУКЦИЯ И ОПИСАНИЕ РАБОТЫ

Конструкция УСВК представлена на рисунке 1. Циркуляционный насос смесительного узла (1) обеспечивает непрерывную циркуляцию теплоносителя через теплообменник.

Перед циркуляционным насосом установлен трехходовой кран (3) с электроприводом (2), который смешивает два потока жидкости – воду из системы отопления (охлаждения) и воду, которая уже прошла через теплообменник и возвращается в него через рециркуляционную перемычку (4). Трехходовой кран плавно изменяет пропорцию, в которой эти два потока смешиваются, и таким образом, регулирует температуру жидкости поступающей в теплообменник. Электропривод крана управляется сигналом 0-10 В от системы автоматики вентиляционной системы.

ПОДКЛЮЧЕНИЕ УСВК К ВОДЯНОМУ КОНТУРУ

Смесительные узлы УСВК подключаются непосредственно к теплообменнику вентиляционной установки и к гидравлической сети тепло / холодоснабжения при помощи трубопроводов и/или гибких шлангов.

В случае соединения элементов гидравлической сети гибкими шлангами, смесительный узел необходимо жестко закрепить к стене и/или к жесткой конструкции.

При установке смесительного узла необходимо обязательно обеспечить горизонтальное положение оси вала мотора, а так же исключить возможность передачи механических нагрузок на УСВК от подключаемых трубопроводов.

Подключение к магистрали должно проводиться так, чтобы исключить любые нагрузки, приводящие к механическим повреждениям и нарушению герметичности УСВК.

При подключении трубопроводов обеспечьте доступ для быстрого их отсоединения для проведения плановых и ремонтных работ.

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

Все электрические подключения должны выполняться лицами, имеющими необходимую квалификацию и допуски. Перед подключением насоса, обеспечьте его заземление. Исключите возможность случайного прикосновения к силовым проводам.

УСЛОВИЯ ЭКСПЛУАТАЦИИ УСВК

Подшипники двигателя насоса смазываются перекачиваемой жидкостью. Однофазные насосы нe требуют дополнительной защиты от перегрузки. Для насосов трехфазных моделей необходимо предусмотреть внешнюю защиту от перегрузки. Максимально допустимое давление теплоносителя в узле: 10 бар.

КОЭФФИЦИЕНТ ПРОПУСКАНИЯ

коэффициент пропускания
Δpv100 — потеря давления при полностью открытом клапане;
V100 — номинальный расход воды при Δpv100.


УСВК 3/4-4
РазмерыBHH1L
мм150290180460
