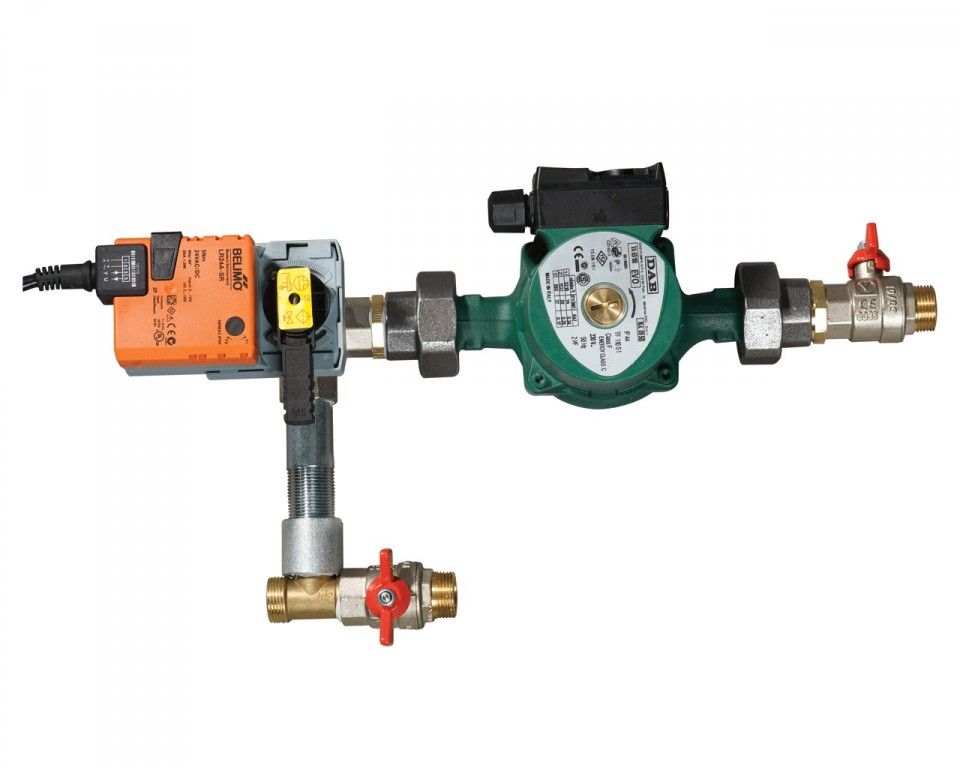

Змішувальний вузол УСВК 3/4-6
Артикул:
687907307
Способи доставки
- Самовивіз з Нової пошти
- Кур'єр Нової Пошти
- Самовивіз з магазину
- Інші транспортні служби
Способи оплати
- Готівкою при отриманні
- Переказ на картку Приват або МОНО банк
- Безготівковий розрахунок із ПДВ
УСВК 3/4-6 - Змішувальний вузол.
| Параметр | Величина | Одиниця виміру | |
|---|---|---|---|
| 6.3 | |||
| Діаметр сполучний | 3/4" | ||
| Насос циркуляційний | DAB VA65/180 | ||
| Спосіб регулювання триходового крана | Плавне 0…10 V< /p> | ||
| Трьохходовий кран з електроприводом | Belimo R318 | ||
| Привід триходового крана | Belimo LR24A-SR | ||
| З'єднання | Різьбове< /td> | ||
| Умовний діаметр триходового крана | DN 20 | ||
| Продуктивність вузла максимальна | 3 1,767 0,834 0,00083 50,1 | м3/ч CFM< /div> л/с м3/c л/м | |
| Напор вузла, що розвивається, максимальний | 57 0,42921 5,814 0,22914 0,00827 | кПа мм ртут.ст. мм вод.ст. дюйм вод.ст. фунт на дюйм² | |
| Температура рідини, що переміщається | -10 +110 | проС | Максимальний вміст гліколю в рідині, що переміщається | 30 | % |
| Кількість швидкостей насоса | 3 | Фазність | 1 | ˜ |
| 78 | Вт | ||
| Напруга живлення насоса | 230 | В | |
| Маса | 4.1 | кг | |
< span style="color: #000000;">Схема підключення
Т1 і Т2 - подавальний та зворотний трубопроводи мережі теплопостачання;
Р1 і Р2 - манометри для подає і зворотного трубопроводів в мережі теплопостачання;
1 - УСВК (вузол змішувальний);
2 - Калорифер водяний;
< strong>3 - Триходовий клапан з приводом;
4 - Циркуляційний насос;
5 - Запірний вентиль ;
6 - Подавальний та зворотний трубопроводи від мережі теплопостачання до калорифера;
7 - Клапан зворотний;
8 - Вентиль балансувальний;
9 - Фільтр грубої очистки.
-
Країна виробник: i
-
Гарантія:Від виробника
| Розміри | B | H | H1 | L |
|---|---|---|---|---|
| мм | 150 | 290 | 180 | 460 |
